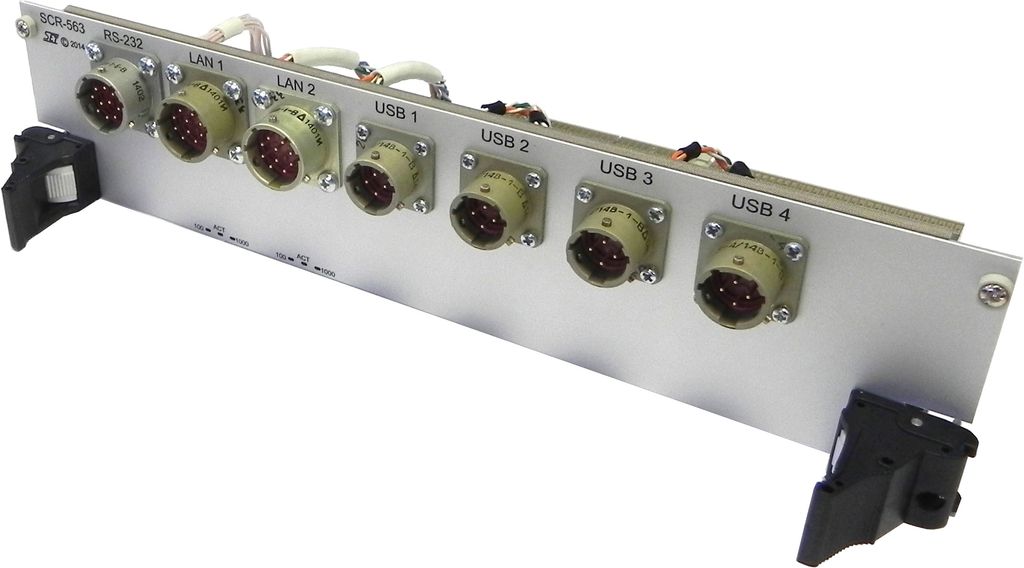

Модуль SCR-563

Технические характеристики

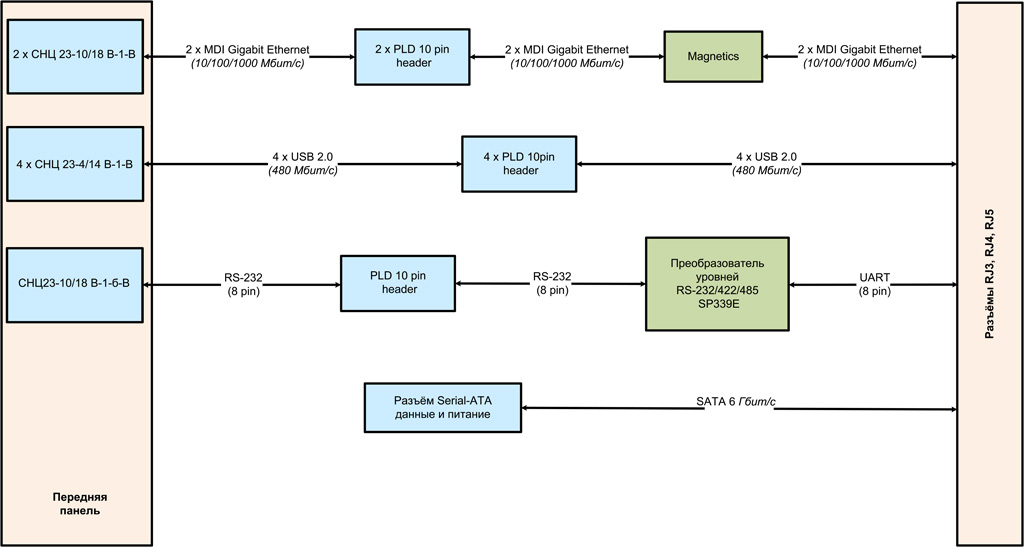

Разъёмы на передней панели

  • 2 × СНЦ23-10/18 B-1-B: 2 × Gigabit Ethernet (MDI)
  • 1 × СНЦ23-10/18 B-1-б-B: 1 × RS-232 (8 конт.)
  • 4 × СНЦ23-4/14 B-1-B: 4 × USB 2.0

Интерфейсные контроллеры

  • Преобразователи уровней 2 × Exar SP339E: преобразование интерфейса UART (8 конт.) в RS-232 (8 конт.) на плате

Разъёмы на плате модуля

  • 2 × PLD-10: 2 × Gigabit Ethernet (MDI)
  • 2 × PLD-10: 4 × USB 2.0
  • 1 × PLD-10: 1 × RS-232 (8 конт.)
  • 1 × SATA (данные и питание): SATA

Разъёмы CompactPCI

  • Разъёмы RJ3, RJ4 и RJ5:
    • 2 × Gigabit Ethernet (MDI);
    • 1 × SATA 6 Гбит/с;
    • 4 × USB 2.0;
    • 1 × UART (8 конт.).

Соответствие стандартам

  • PICMG 2.0 Rev 3.0 CompactPCI Base Specification

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Энергопотребление

  • Потребляемая мощность модуля тыльного ввода/вывода не более 7 Вт (без учета потребления жёстких дисков)
  • Распределение потребляемой мощности по линиям питания:
    • +5 В: до 1 A (5 Вт);
    • +3,3 В: до 0,5 A (1,7 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: CompactPCI 6U
  • Ширина: 8HP
  • Размеры: 80 × 233 × 40,6 мм
