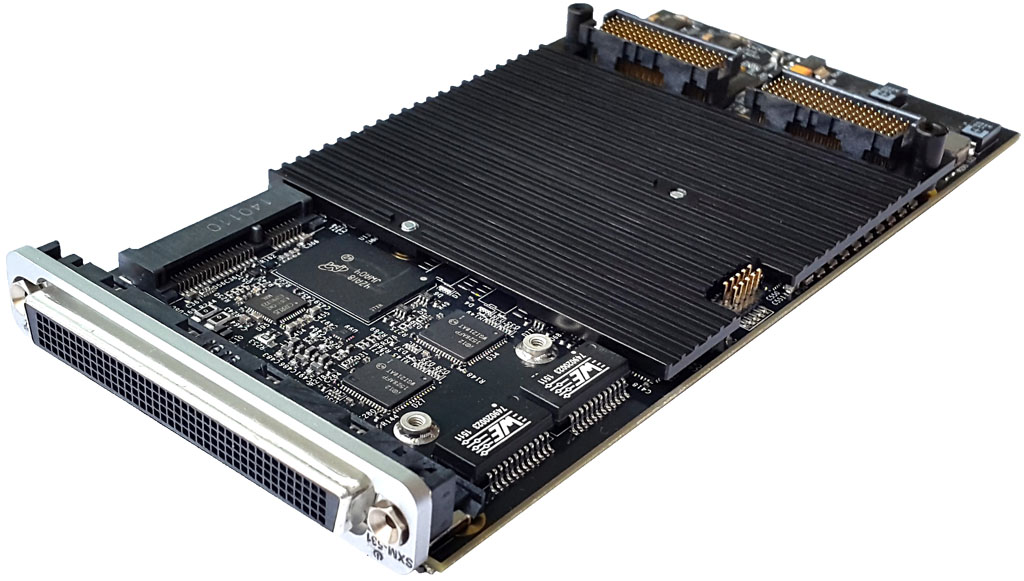

Модуль SXM-531

Технические характеристики

Процессор

  • Четырехъядерный Intel Atom E3845, архитектура Bay Trail:
    • тактовая частота: 1,91 ГГц;
    • кэш: 24/32 кбайт L1, 2 Мбайт L2;
    • возможность обработки до 4 потоков данных одновременно;
    • встроенный контроллер памяти DDR3;
    • встроенное в процессор графическое ядро, частота 542 МГц;
    • контроллер шины PCIe 2.0 x4 5 ГТ/с;
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3, SSE4.1, SSE4.2;
      • Intel VT-x;
      • Intel EM64T;
      • Intel XD-Bit;
      • Intel AES-NI.

Память

  • Распаиваемая память DDR3-1333 c поддержкой ECC, общим объёмом до 8 Гбайт
  • Встроенный SSD объёмом до 64 Гбайт, работающий по интерфейсу eMMC
  • Субмодуль mSATA SSD с интерфейсом SATA 3 Гбит/с (Данные для каждой поставки уточняются отдельно)
  • Flash BIOS: 2 × 64 Мбит с возможностью резервирования

Графика

  • Графическое ядро Intel HD Graphics Gen7:
    • базовая частота: 542 МГц;
    • 4 графических исполнительных блоков EU;
    • поддержка DirectX 11, OpenGL 3.0, OpenCL 1.2, OpenGLES 2.0;
    • поддержка стандарта HDMI 1.4a, eDP 1.3, DisplayPort 1.1a;
    • поддержка технологии графических шейдеров с производительностью до 8 Гфлопс.

Разъёмы на передней панели

  • 1 × Molex LFH (160 конт.): 2 × DisplayPort, 2 × Gigabit Ethernet (MDI), 1 × VGA, 3 × USB 2.0, 1 × USB 3.0, 2 × RS-232 (4 конт.), HD Audio
  • Вывод интерфейсов на стандартные пользовательские разъёмы осуществляется с помощью специального кабеля-переходника поставляемого в комплекте с модулем

Субмодули

  • Поддержка установки субмодуля Mini PCIe или mSATA SSD в слот PCIe Mini Card

Соответствие стандартам

  • ANSI/VITA 42.0-2008 (R2014) XMC
  • ANSI/VITA 42.3-2006 (R2014) XMC PCIe Protocol Layer Standard
  • ANSI/VITA 42.6-2009 (R2015) XMC 10 Gigabit Ethernet 4-Lane Protocol Layer Standard
  • PCIe Base Specification Revision 3.0
  • IEEE 1386.1-2001

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

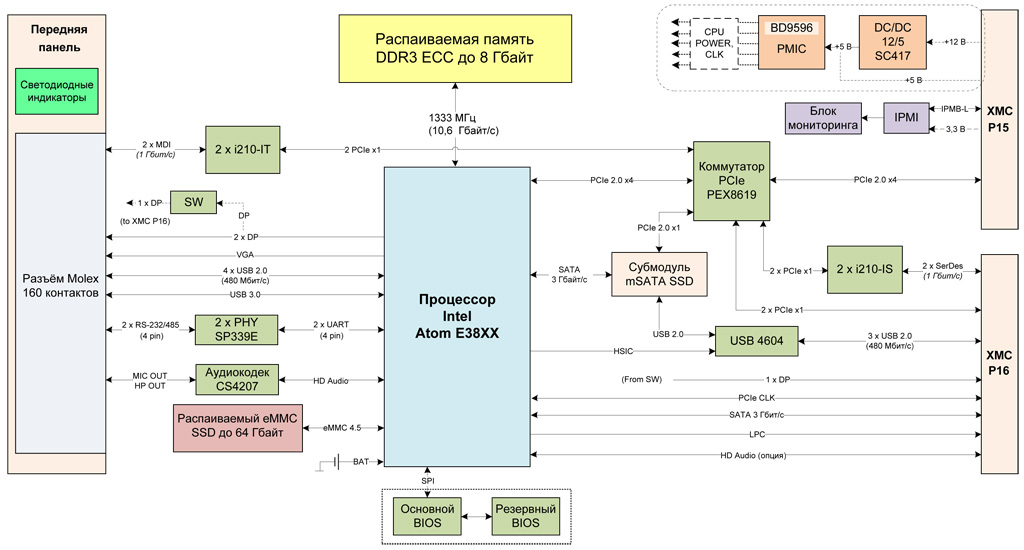

Интерфейсные контроллеры

  • Контроллер 4 × Ethernet Intel i210:
    • 2 × Gigabit Ethernet (MDI) на передней панели;
    • 2 × Gigabit Ethernet (SerDes) на разъём XMC P16.
  • Коммутатор PLX PEX8619: 1 × PCIe 2.0 x4 5 ГТ/с от процессора к контроллерам i210 и разъёмам P15 и 16
  • Преобразователь уровней SP339E: преобразование 2 × UART (4 конт.) в 2 × RS-232 (4 конт.) на разъёме передней панели
  • Концентратор USB интерфейса USB4604: преобразование интерфейса HSIC в 3 порта USB 2.0 к разъёму XMC Р16
  • Аудио кодек CS4207: преобразование звукового интерфейса Intel HD Audio в аудиовыходы MIC и OUT на разъём передней панели

Разъёмы XMC

  • Разъём P15:
    • 1 × PCIe 2.0 x4 5 ГТ/с.
  • Разъём P16:
    • 2 × Gigabit Ethernet (SerDes);
    • 1 × SATA 3 Гбит/с;
    • 2 × PCIe 2.0 x4 5 ГТ/с;
    • графический интерфейс DisplayPort (при одном выведенном на переднюю панель);
    • 3 × USB 2.0;
    • Аудио интерфейс Intel HD Audio; (Данные для каждой поставки уточняются отдельно)
    • 1 × LPC.

Энергопотребление

  • Потребляемая мощность субмодуля: от 36 до 50 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В: до 3 А (36 Вт);
    • +3,3 В: до 0,08 А (0,3 Вт).

Условия эксплуатации

  • Диапазон рабочих температур: −40...+70 °С
  • Температура хранения: −40...+85 °С
  • Влажность: 95 % без конденсата

Размеры

  • Форм-фактор: Single XMC card
  • Размеры: 149 × 74 мм
