Модуль SFM-4D250

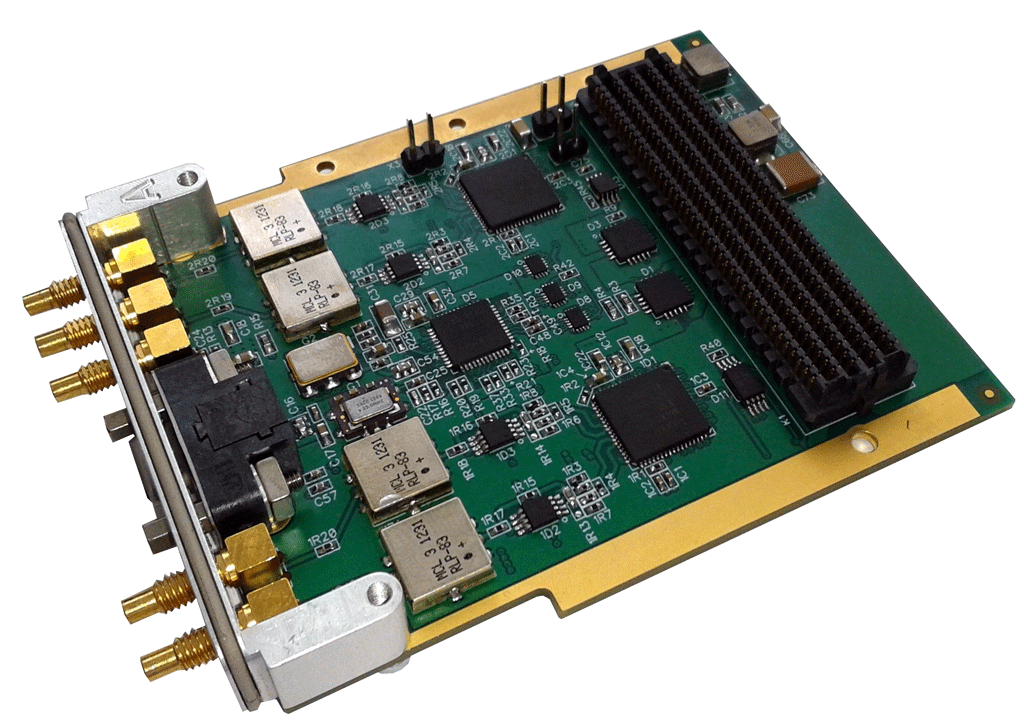

Фотографии модуля

Субмодуль SFM-4D250

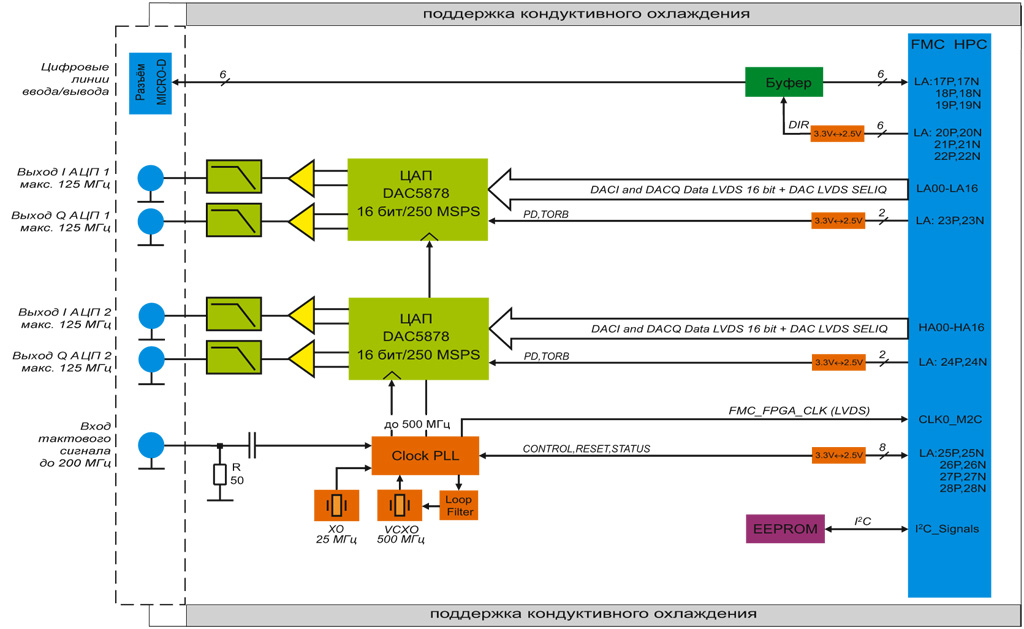

Функциональная блок-схема

Документация

Краткое описание (2 Мб)

Основные характеристики

Четыре канала ЦАП: 16 бит 250 МГц
Аналоговая полоса тракта: 125 МГц
Вход внешнего тактирования, синхронизация с FMC
Встроенный высокостабильный опорный генератор
Программное управление настройками схемы тактирования
Буферизованный цифровой порт
Поддержка двух каналов ЦАП и цифрового порта в исполнении FMC LPC
Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением

Описание

Особенности

Субмодуль SFM-4D250 выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для формирования аналоговых радиосигналов по четырем независимым каналам с частотой дискретизации до 250 МГц.

Субмодуль построен на базе 16-ти разрядных ЦАП DAC5878 фирмы Maxim, данная серия микросхем отличается низким энергопотреблением порядка 300 мВт.

Гибкая схема узла тактирования на базе ФАПЧ с малошумящим ГУН 500 МГц, управляемая по последовательному интерфейсу SPI, позволяет работать как с источником внешнего тактирования частотой от 10 МГц до 200 МГц, так и от встроенного высокостабильного опорного генератора с номиналом частоты 25 МГц.

Реализованная схема синхронизации облегчает построение многоканальных систем на базе ЦАП DAC5878 фирмы Maxim, при этом поддерживается как синхронизация со стороны передней панели, либо с объединительной платы системы через разъём FMC.

Высокая производительность

Высокая пропускная способность и отличные динамические характеристики делают оптимальным использование субмодуля для широкого ряда приложений, требующих генерации сигналов сложной формы: робототехника, широкополосные системы связи, радиолокация, измерительная техника и т. д.

Аналоговая полоса тракта ЦАП составляет 125 МГц.

Области применения

Основное предназначение субмодуля: широкополосные системы связи, радиолокация, измерительная техника и т. д.

Технические характеристики

Цифро-аналоговое преобразование

Четыре канала ЦАП на базе DAC5878 фирмы Maxim с общим тактированием:
- разрядность 16 бит (вход данных: параллельный, LVDS);
- частота дискретизации: 250 МГц;
- соотношение сигнал/шум: (Согласовывается при заказе)
  - выходная частота 10 МГц −72 дБ;
  - выходная частота 50 МГц −70 дБ;
  - выходная частота 80 МГц −68 дБ.
- дифференциальная нелинейность ±2 единицы младшего разряда;
- интегральная нелинейность ±3 единицы младшего разряда.

Аналоговый тракт

Выходной размах сигнала 1 В на нагрузке 50 Ом, открыт по постоянному току
Тип разъёмов — SSMC
Аналоговая полоса тракта (−3 дБ) 125 МГц
Возможность предустановки выходных ФНЧ с частотой среза: 50; 70; 83; 105; 120 МГц
Возможность предустановки выходных полосовых фильтров на частоты: 75–135; 60–90; 95–180; 120–150; 120–210 МГц

Тактирование и синхронизация

Опорный кварцевый генератор 25 МГц/0,3 ppm
Малошумящий ГУН 500 МГц/20 ppm с управлением через I²C
ФАПЧ очистки опорного тактового сигнала с управлением через SPI на базе CDCM7005 Texas Instruments
Поддержка внешнего тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом

Цифровой порт ввода/вывода

Двунаправленных линий ввода/вывода с индивидуальным переключением направления передачи — 6
Сигнальный стандарт КМОП/ТТЛ 3,3 В с током до 12 мА
Задержка распространения вход/выход менее 7 нс
Разъём передней панели Micro-D от фирмы Molex (9 контактов с винтовой фиксацией)

Соответствие стандартам

ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard

Разъём FMC

Разъём FMC HPC Samtec 400 контактов
Поддержка межмодульной высоты: 10 мм (8,5 мм по заказу)
Ввод данных/линий выбора канала ЦАП в стандарте LVDS, через шины LA(16:0), HA(16:0) FMC
Вывод общего сигнала LVPECL тактирования ЦАП через линию CLK0_M2C
Подключение сигналов управления ЦАП и сигналов последовательного интерфейса (SPI) схемы тактирования, а также цифрового порта к линиям шины LA(28:17)_P/N, стандарт КМОП с уровнями VADJ
Поддержка шины I²C EEPROM IPMI
Поддержка шины I²C для генератора управляемого напряжением SI571
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
Поддержка уровня напряжения по линиям VADJ/VIO_B_M2C от +1,2 до +3,3 В

Отладочные интерфейсы

SPI конфигурация узла ФАПЧ (разъём FMC)
I²C шина для генератора управляемого напряжением Si571
I²C для EEPROM IPMI

Энергопотребление

Потребляемая мощность FMC модуля: не более 5 Вт
Распределение потребляемой мощности по линиям питания:
- +12 В (12P0V FMC): до 0,34 А (4 Вт);
- +3,3 В (3P3V FMC): до 0,09 А (0,3 Вт);
- +3,3 В_AUX (3P3V_AUX FMC): до 0,03 А (0,1 Вт);
- +2,5 В (VADJ 2,5V): до 0,2 А (0,5 Вт).

Условия эксплуатации

Охлаждение: воздушное или кондуктивное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С)
Температура хранения: −40...+85 °С
Влажность: 10–85 % без конденсата

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Поддержка кондуктивного охлаждения через область вторичного термо-интерфейса
Межмодульная высота: 10 мм (8,5 мм по заказу)
Размеры: 84 × 69 мм
