Системные платформы | С охлаждением на корпус

Стандарт VPX был разработан в 2007 году консорциумом VITA как замена стандарту VME в проектировании высоконадежных высокопроизводительных систем. Использование конструктива Евромеханика совместно с применением высокоскоростных линий передачи данных (до 10 Гбит/c по одной линии) и современных стандартов высокоскоростной передачи данных (PCI Express, Serial RapidIO, InfiniBand, 10 Gigabit Ethernet, Gigabit Ethernet) позволило создавать высокоэффективные масштабируемые вычислительные системы.

В 2010 году консорциум VITA разработал стандарт VPX Ruggedized Enhanced Design Implementation (VPX REDI). Данный стандарт позволяет проектировать системы VPX для решений, требующих отвод тепла на корпус системы, т. н. решения для полевых условий эксплуатации.

ЗАО «Скан Инжиниринг Телеком» предлагает своим заказчикам системные платформы в соответствии со стандартом VPX с охлаждением на корпус с применением модулей VPX 3U собственной разработки и сторонних производителей.

Наши решения отличаются оптимальными массо-габаритными характеристиками и энергопотреблением, способны работать в жёстких условиях эксплуатации при температуре окружающей среды от -60°С до +85°С.

Также мы поставляем безкорпусные решения, в т. ч. отдельные объединительные платы.

Наши платформы производятся с использованием следующих основных типов крейтов:

Фильтр

Стандарт:
Форм-фактор:
Класс:
Тип охлаждения:


Название Описание / особенности

SET-VPXCC-5

Cистемная платформаVPX 3UОхлаждение на корпус

Фотографии

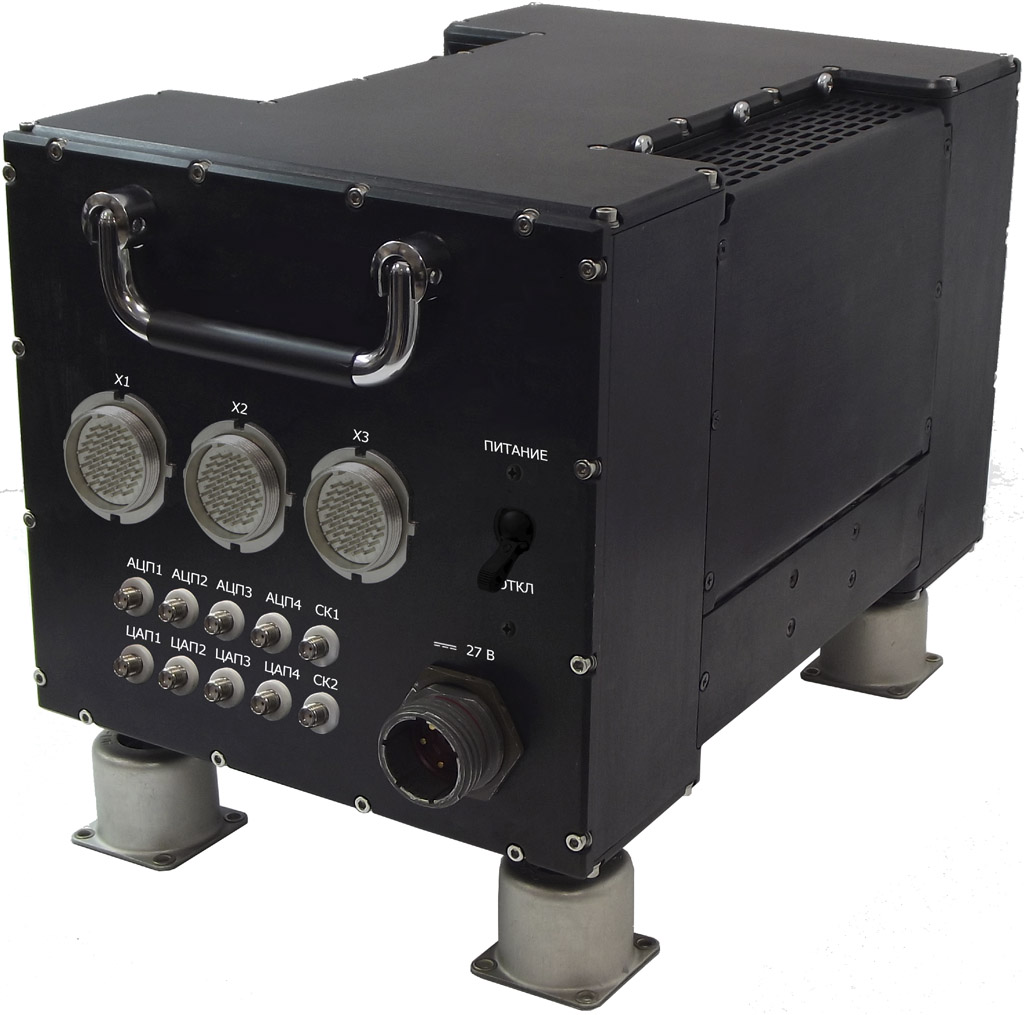

Системная платформа с креплениями-амортизаторами

Особенности

  • Установка функциональных модулей VPX 3U в герметичный отсек платформы с отводом тепла на корпус
  • Устанавливаемые функциональные модули соответствуют стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2010, ANSI/VITA 62.0-2012 и ANSI/VITA 65-2010 (R2012)
  • Объединительная плата с возможностью установки до 5-и функциональных модулей форм-фактора VPX 3U, скорость передачи данных по одной линии до 10 Гбит/с
  • Межмодульное взаимодействие по топологии: «полносвязная сеть» (full-mesh) без использования системного коммутатора
  • Съёмный источник питания, соответствующий стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
  • Дополнительный модуль интерфейсов, в т. ч. MIL-STD-1553B, CAN, RS-232/422/485, ARINC 429, GPS/ГЛОНАСС, 3G, LTE и их комбинации (устанавливается по требованию заказчика)
  • Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
  • Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
  • Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
  • Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
  • Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
  • Максимальный рабочий температурный диапазон: −40 °С...+55 °С
  • Габаритные размеры корпуса платформы: 231 × 339 × 196 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
  • Масса корпуса платформы: 10,5 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)

Документация

SET-VPXCC-3

Cистемная платформаVPX 3UОхлаждение на корпус

Фотографии

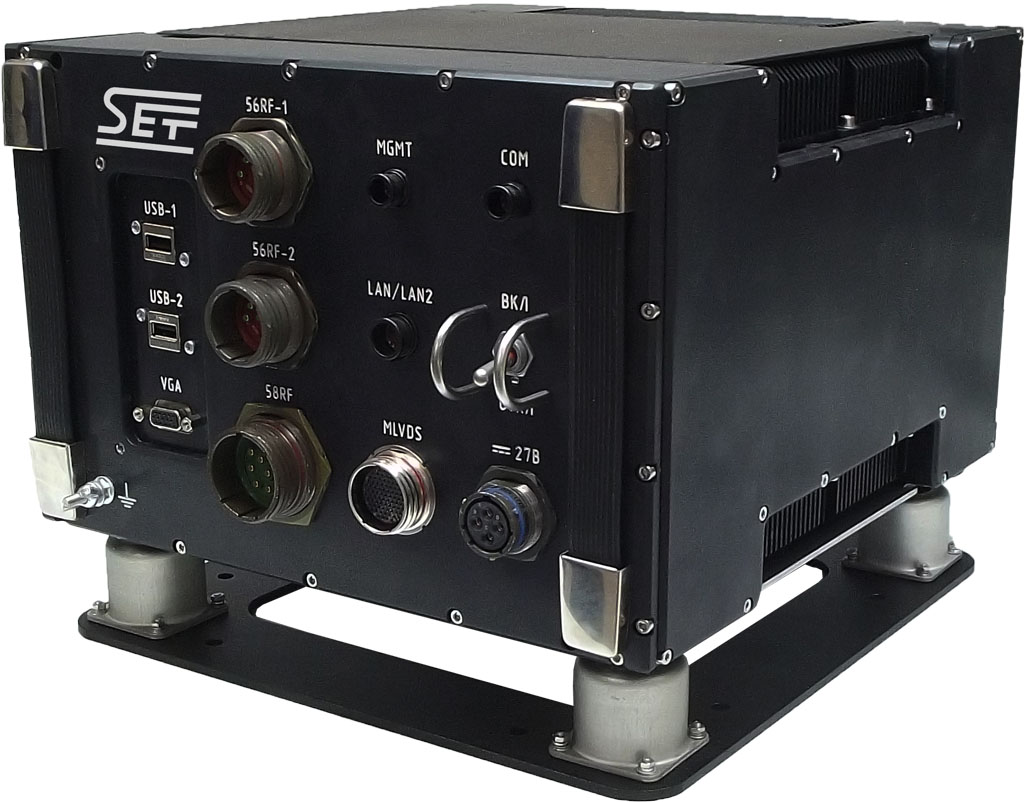

C управляемым охлаждением/подогревом и креплениями-амортизаторами

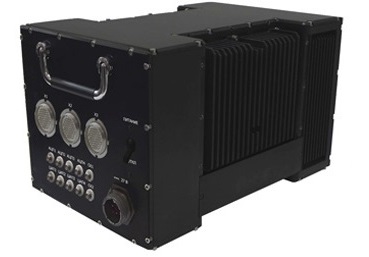

C естественным охлаждением

Особенности

  • Установка функциональных модулей VPX 3U, в герметичный отсек платформы с отводом тепла на корпус
  • Устанавливаемые функциональных модули соответствуют стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2010 и ANSI/VITA 65-2010 (R2012)
  • Объединительная плата с возможностью установки до 3-х функциональных модулей форм-фактора VPX 3U, скорость передачи данных по одной линии до 10 Гбит/с
  • Межмодульное взаимодействие по топологии: «полносвязная сеть» (full-mesh) или «одиночная звезда» (single star) без использования системного коммутатора
  • Съёмный источник питания, соответствующий стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
  • Дополнительный модуль интерфейсов, в т. ч. MIL-STD-1553B, CAN, RS-232/422/485, ARINC 429, GPS/ГЛОНАСС, 3G, LTE и их комбинации (устанавливается по требованию заказчика)
  • Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
  • Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
  • Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
  • Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
  • Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
  • Максимальный рабочий температурный диапазон: −60 °С...+85 °С
  • Габаритные размеры корпуса платформы: 205 × 325 × 192 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
  • Масса корпуса платформы: 7 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)

Документация
