Описание

SETFabric-Stream PE — это аппаратно-программное решение, предоставляющее разработчикам приложений простой в использовании механизм решения сложных проблем перемещения данных в многопроцессорных системах, построенных на основе шины PCI Express.

Основным местом применения решения SETFabric-Stream PE являются разрабатываемые на базе продукции производства ЗАО «Скан Инжиниринг Телеком» целевые системы с распределенной обработкой данных между несколькими процессорными системами.

В основу решения SETFabric-Stream PE ложится идея перемещения данных через пространство виртуальных каналов связи, выстроенных между процессами обработки данных.

Физическая реализация решения SETFabric-Stream PE охватывает использование шины PCI Express в качестве основной транспортной среды для перемещения данных между процессорными системами.

Использование SETFabric-Stream PE позволяет строить гибкие, масштабируемые аппаратно-программные решения распределенной обработки данных, концентрируясь в период разработки непосредственно над решением конкретных прикладных задач и организацией собственного IPC (Inter Process Communication) между ними, не неся временных затрат на реализацию и отладку поддержки межпроцессорного обмена потоками данных по шине PCI Express на уровне драйверов аппаратных устройств в операционной системе.

SETFabric-Stream PE позволяет решить проблему реализации драйверов аппаратных устройств и библиотек их поддержки для тех разработчиков приложений, кто выберет это решение за основу для перемещения данных между исполняемыми процессами их обработки в своих целевых системах.

Решение SETFabric-Stream PE предназначено существенно сокращать временные затраты при разработке целевых систем на базе продукции производства ЗАО «Скан Инжиниринг Телеком».

Аппаратно-программное решение SETFabric-Stream PE оперирует следующими фундаментальными понятиями:

• задача – Task (сокращенно Tsk);
• канал – Channel (сокращенно Ch).

Задача Tsk представляет собой исполняемый процесс обработки данных. Исполняется такой процесс на вычислителях общего или специализированного назначения в рамках функционирующей на них операционной системы.

Канал Ch представляет собой виртуальное понятие, которое служит для связывания задач Tsk между собой с целью осуществления переноса данных между ними.

При решении своей прикладной задачи разработчики приложений проходят этап ее функциональной декомпозиции. В результате декомпозиции прикладная задача разбивается на множество функциональных задач.

На следующем этапе, архитектурного проектирования, разработчики приложений определяют алгоритмы решения и технологии реализации функциональных задач. В соответствии с выбранными технологиями реализации определяется состав аппаратных средств, в которые помещается реализация для исполнения.

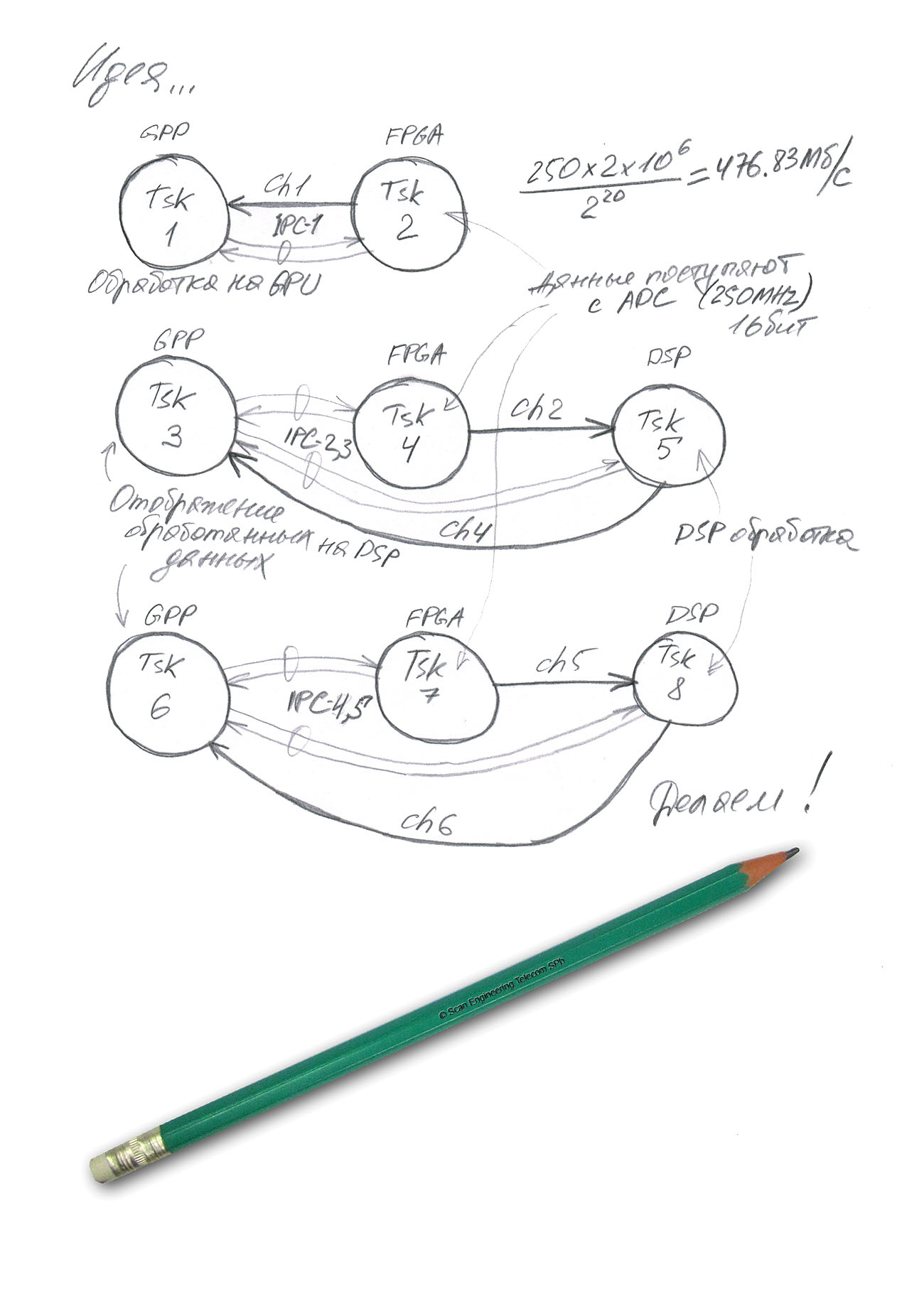

Если на стадии архитектурного проектирования условно заключить реализации алгоритмов решения функциональных задач в задачи Tsk, а потоки обрабатываемых данных связать с каналами Ch, то в результате такого условного заключения и связывания можно построить топологию связей задач Tsk друг с другом, которая будет отображать реальную картину процессов перемещения данных между алгоритмами их обработки при решении прикладной задачи в целом.
