Стандарт VPX был разработан в 2007 году консорциумом VITA как замена стандарту VME в проектировании высоконадежных высокопроизводительных систем. Использование конструктива Евромеханика совместно с применением высокоскоростных линий передачи данных (до 10 Гбит/c по одной линии) и современных стандартов высокоскоростной передачи данных (PCI Express, Serial RapidIO, InfiniBand, 10 Gigabit Ethernet, Gigabit Ethernet) позволило создавать высокоэффективные масштабируемые вычислительные системы.

ЗАО «Скан Инжиниринг Телеком» предлагает своим заказчикам системные платформы в соответствии со стандартом VPX с воздушным охлаждении с вертикальным и горизонтальным расположением VPX 3U. Данные платформы отличаются компактностью размещения в 19″ стойке при вертикальном расположении модулей (3U при централизованном охлаждении и 4U с собственным блоком вентиляции) и высокой плотностью размещения модулей (до 17 модулей VPX 3U).

Возможна поставка платформ с уменьшенными габаритами, например для установки в 17″ стойку и комбинированной установкой объединительных плат, в т. ч. поддержка модулей VPX и CompactPCI в одном крейте.

Наши платформы производятся с использованием следующих основных типов крейтов:

Фильтр

Стандарт:
Форм-фактор:
Класс:
Тип охлаждения:


Название Описание / особенности

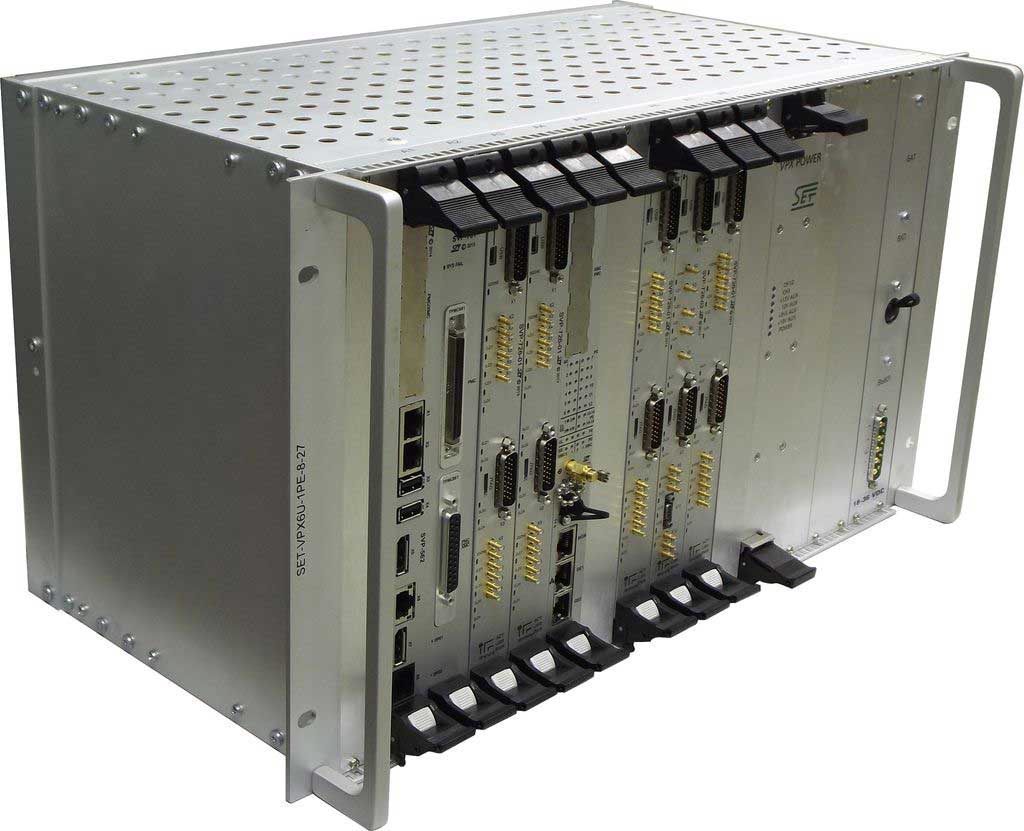

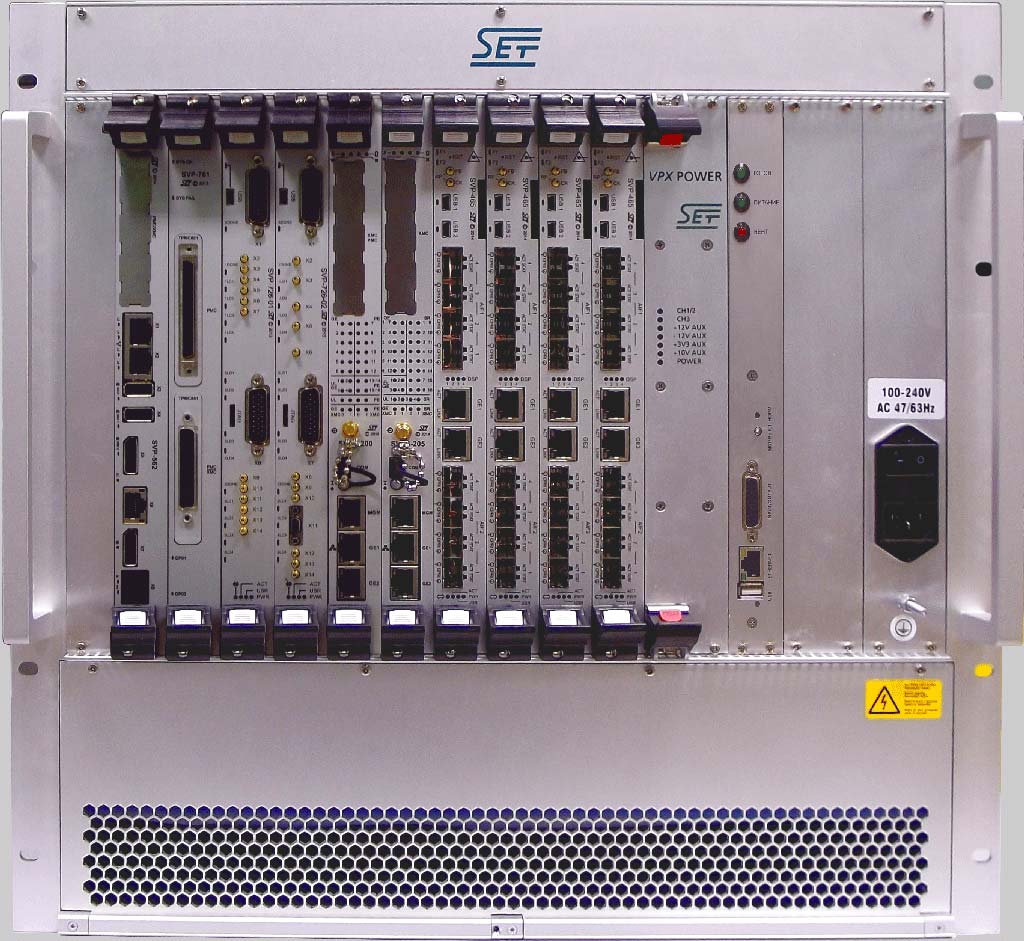

SET-VPX6U

Cистемная платформаVPX 6U19" Rackmount 10U/11UВоздушное охлаждение

Фотографии

Особенности

  • Соответствие спецификациям: ANSI/VITA 46.0 VPX Base Standard (воздушное охлаждение), ANSI/VITA 48.2 VPX (кондуктивное охлаждение) и ANSI/VITA 65 OpenVPX
  • Установка до 16 модулей стандарта VPX, модулей тыльного ввода/вывода RTM (только для крейта глубиной 280 мм), что определяется топологией установленной объединительной платы
  • До двух системных коммутаторов VPX: SVPS-200, SVPS-201 (PCIe) или SVPS-205 (SRIO)
  • Организация связей между модулями по PCIe или SRIO (в зависимости от модели установленного коммутатора) и Gigabit Ethernet
  • Высота 10U или 11U глубиной 235, 250 или 280 мм, с возможностью установки в стандартную стойку 19"
  • Варианты питающих напряжений блоков питания: 220 В переменного тока, 48 В или 27 В постоянного тока
  • Установка одного или нескольких модулей питания стандарта ANSI/VITA 62 Modular Power Supply Standard, предназначенных для эксплуатации в промышленных системах с расширенными требованиями к температуре и вибрации, с возможностью резервирования и параллельной работы источников питания
  • При необходимости возможен вывод на переднюю панель крейта дополнительных разъёмов: Ethernet, USB, VGA, UART, в том числе с применением коннекторов для жёстких условий эксплуатации
  • Стандартная поставка платформы системной VPX включает полностью проверенную систему с одним или двумя системными коммутаторами, набором функциональных модулей (модули процессора, модули FPGA, модули DSP, коммуникационные модули), интегрированным ПО и комплектом эксплуатационных документов
  • Гибкая система комплектации платформы системной VPX функциональными модулями в зависимости от задач и требуемых характеристик готового решения
  • В состав платформы системной VPX помимо крейта (источник питания, объединительная плата и корпус) может входить набор модулей и ПО, а также модуль удаленного управления (Shelf-менеджер), позволяющий производить удаленный мониторинг и управление системами электропитания и охлаждения платформы системной VPX
  • Платформы системные VPX могут поставляться с ЗОСРВ «Нейтрино» (КПДА.10964-01)

Документация

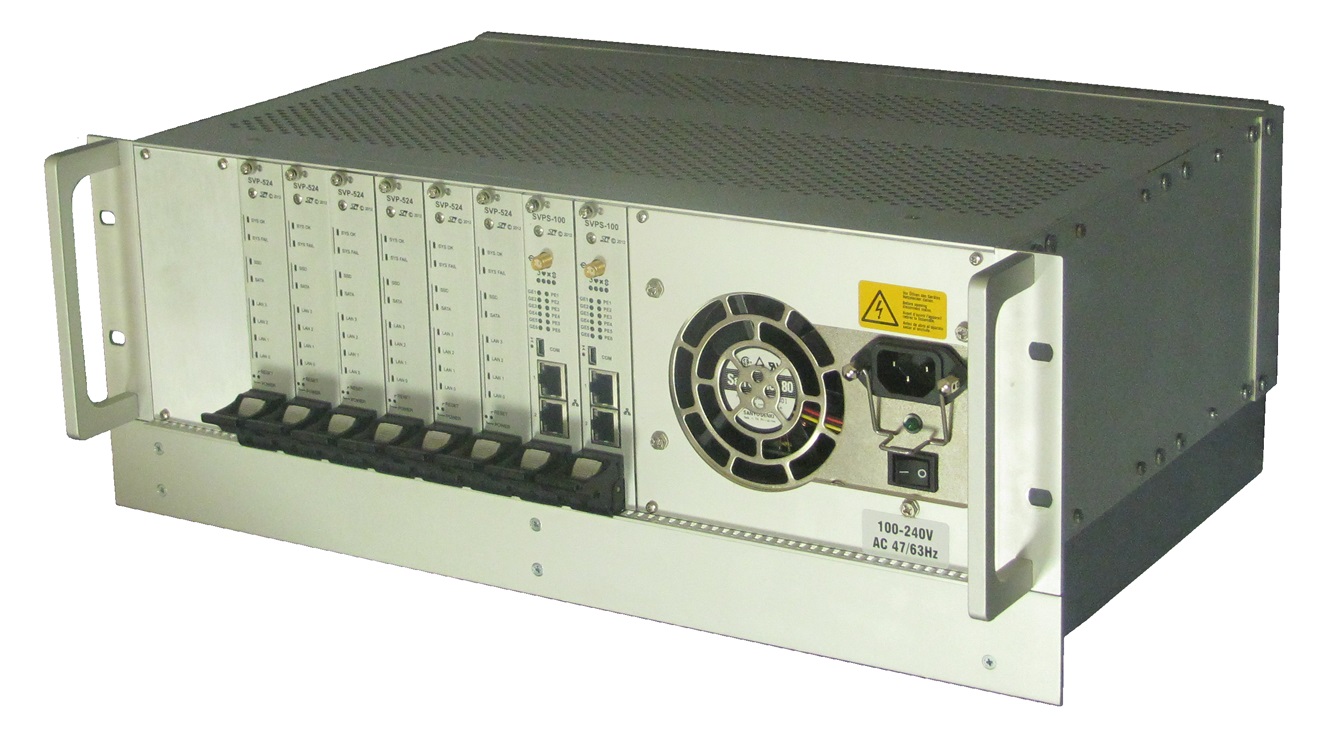

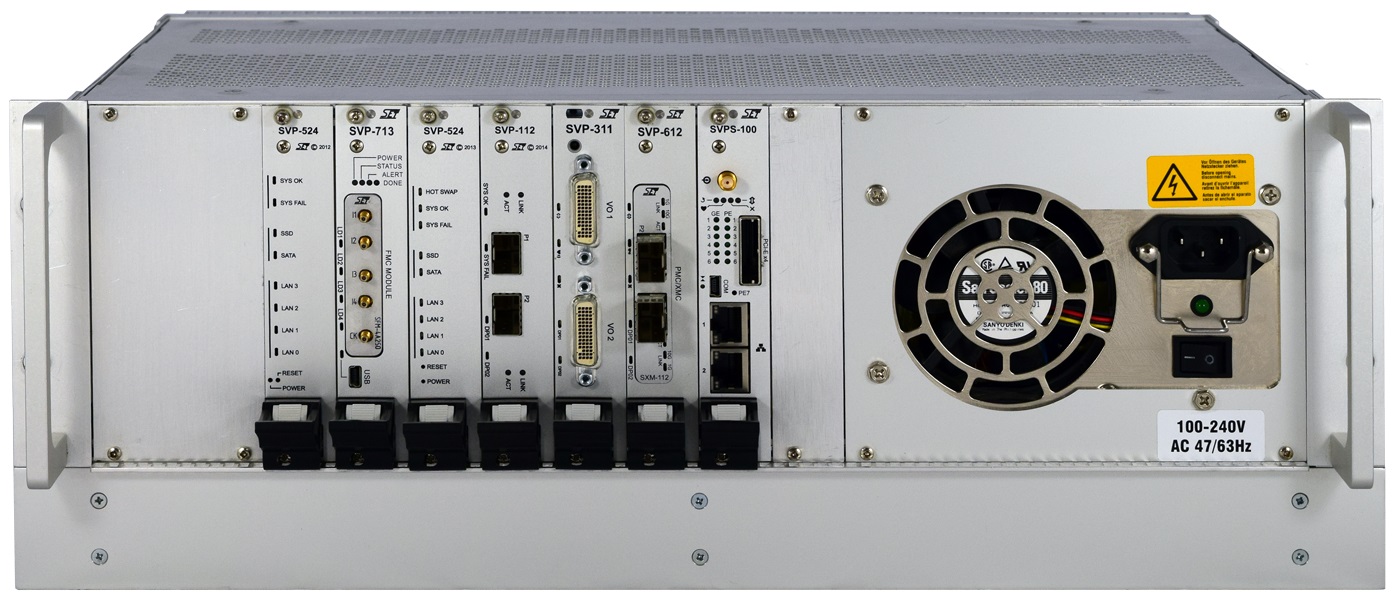

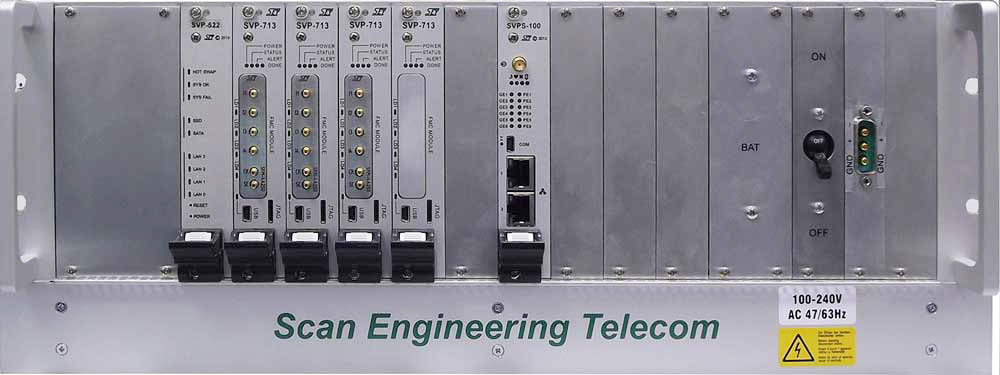

SET-VPX3U

Cистемная платформаVPX 3U19" Rackmount 4UВоздушное охлаждение

Фотографии

Особенности

  • Установка до 10-и функциональных модулей VPX 3U, модулей тыльного ввода/вывода RTM (только для крейта глубиной 280 мм)
  • До 2-х системных коммутаторов VPX: SVPS-100 (PCIe) или SVPS-105 (SRIO)
  • Межмодульное взаимодействие по топологии: «одиночная звезда», «двойная звезда» или «полносвязная сеть» без использования системного коммутатора, и PCIe, SRIO и Gigabit Ethernet (в зависимости от модели установленного коммутатора)
  • Высота 4U глубиной: 235, 250 или 280 мм, с возможность установки в стандартную стойку 19"
  • Варианты блоков питания: 220 В переменного тока, 48 В или 27 В постоянного тока
  • Возможность установки съёмного источника питания, соответствующего стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
  • Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов (Ethernet, USB, VGA, UART) на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
  • Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
  • Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
  • Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
  • Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
  • Максимальный рабочий температурный диапазон: −40 °С...+85 °С
  • Максимальные габаритные размеры корпуса платформы: 482,6 × 280,6 × 176,9 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
  • Масса корпуса платформы: 7 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)
