Модуль SCR-566

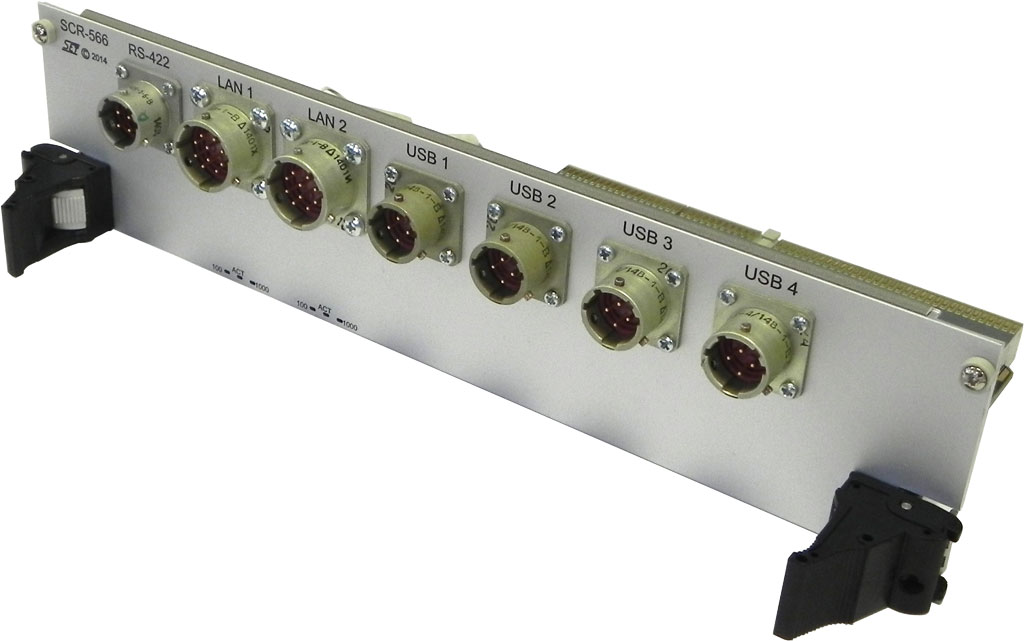

Фотографии модуля

Модуль SCR-566

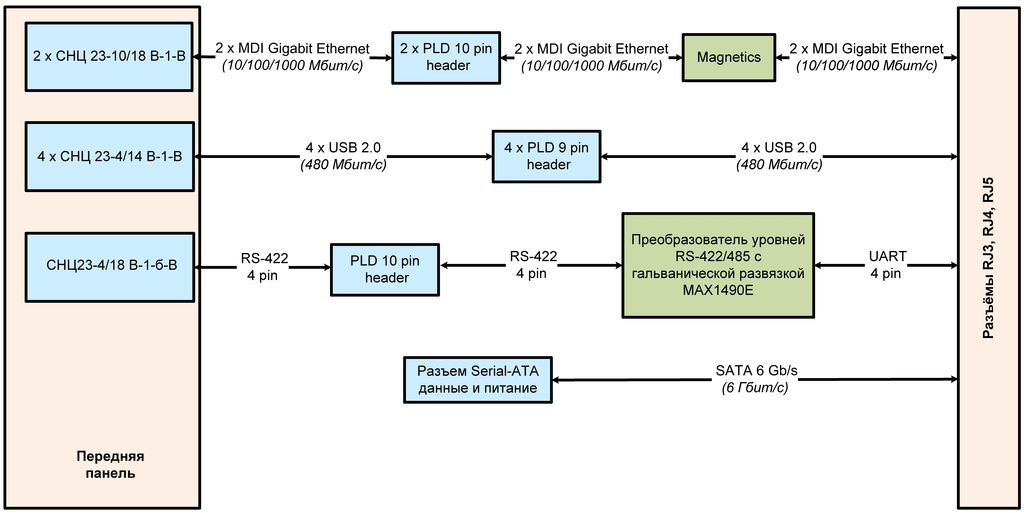

Функциональная блок-схема

Документация

Краткое описание (604.1 Кб)

Основные характеристики

Интерфейсы модуля, выведенные на переднюю панель в разъёмы типа СНЦ23: Gigabit Ethernet, USB 2.0, RS-422
Разъём на плате для подключения жёсткого диска 2,5" с интерфейсом SATA 6 Гбит/с
Модуль форм-фактора CompactPCI 6U, соответствующий стандарту PICMG 2.0 Rev 3.0
Поддержка широкого спектра интерфейсов: Gigabit Ethernet, USB 2.0, RS-422 (с гальванической развязкой)

Описание

Особенности

SCR-566 позволяет расширить функциональные возможности процессорных модулей SCP-562 или SCP-564 за счет вывода следующих интерфейсов: Gigabit Ethernet, USB 2.0, SATA 6 Гбит/с, RS-422 (с гальванической развязкой).

Интерфейсы MDI Gigabit Ethernet, USB 2.0, RS-422 выведены в разъёмы, типа СНЦ23, на передней панели модуля, обладающие повышенной герметичностью и влагостойкостью.

Все компоненты модуля рассчитаны на применение в сложных климатических условиях.

Совместимость с операционными системами (ОС)

Контроллеры интерфейсов и интегрированные устройства модуля тыльного ввода/вывода не требуют написания специального программного обеспечения, все поставляемые драйверы совместимы с большинством ОС. Стандартная поставка модуля обеспечивает драйверную поддержку в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0, ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux Special Edition 1.5, защищённая ОС «Заря», МСВС 3.0 ФЛИР.80001-16 изм. №3 и Linux (c версией ядра 4.2.0 и выше).

Области применения

Интерфейсный модуль SCR-566 в форм-факторе CompactPCI 6U представляет собой дополнительный расширительный модуль RTM, предназначенный для вывода интерфейсов с межплатных разъёмов одного из процессорных модулей SCP-562 или SCP-564 на стандартные разъёмы, удобные для конечных пользователей, а также для совместной работы с процессорным модулем в составе телекоммуникационных систем и систем промышленной автоматизации.

Модуль SCR-566 применяется совместно с одним из следующих модулей: SCP-562 или с SCP-564, и позволяет создать удобный человеко-машинный интерфейс для оператора, управляющего процессорным модулем.

Технические характеристики

Разъёмы на передней панели

2 × СНЦ23-10/18 B-1-B: 2 × Gigabit Ethernet (MDI)
1 × СНЦ23-4/18 B-1-б-B: 1 × RS-422 (4 конт.)
4 × СНЦ23-4/14 B-1-б-B: 4 × USB 2.0

Интерфейсные контроллеры

Преобразователь уровней MAX1490E: преобразование 1 × UART (4 конт.) в гальванически развязанный 1 × RS-422 (4 конт.) на плате

Разъёмы на плате модуля

2 × PLD-10: 2 × Gigabit Ethernet (MDI)
2 × PLD-10: 4 × USB 2.0
1 × PLD-10: 1 × RS-422 (4 конт.)
1 × SATA (данные и питание): SATA 6 Гбит/с

Соответствие стандартам

PICMG 2.0 Rev 3.0 CompactPCI Base Specification

Поддержка ОС

Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
QNX Neutrino RTOS 6.5.0/6.6.0
ЗОСРВ «Нейтрино» (КПДА.10964-01)
Astra Linux Special Edition 1.5
Защищённая ОС «Заря»
МСВС 3.0 ФЛИР.80001-16 изм. №3
Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы CompactPCI

Разъёмы RJ3, RJ4 и RJ5:
- 2 × Gigabit Ethernet (MDI);
- 4 × USB 2.0;
- 1 × UART (4 конт.);
- 1 × SATA 6 Гбит/с.

Энергопотребление

Потребляемая мощность интерфейсного модуля не более 7 Вт (без учета потребления жёстких дисков)
Распределение потребляемой мощности по линиям питания:
- +5 В: до 1 A (5 Вт);
- +3,3 В: до 0,5 A (1,7 Вт).

Условия эксплуатации

Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
Температура хранения: −40...+85 °С
Влажность: 10–95 % без конденсата

Размеры

Форм-фактор: CompactPCI 6U
Шириной: 8HP
Размеры: 233 × 80 × 41 мм
