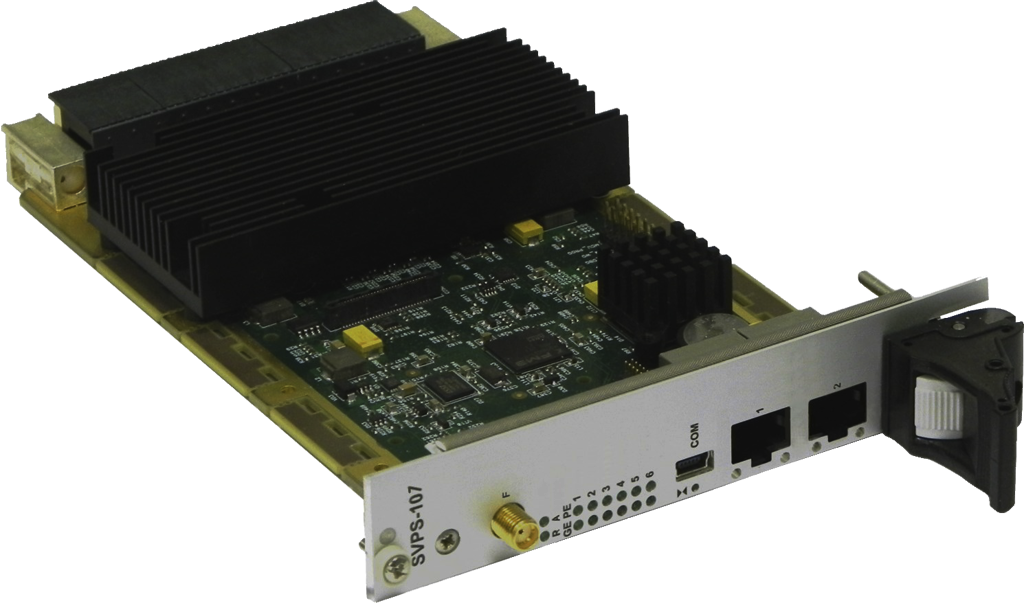

Модуль SVPS-107

Новинка

Интерфейсы

Передняя панель:
  • 2 × Gigabit Ethernet
  • USB-UART (mini-USB)
  • AUX_CLK
Разъём VPX P0 (Служебные интерфейсы):
  • REF_CLK
  • AUX_CLK
Разъём VPX P1 (Межмодульные интерфейсы):
  • REF_CLK_I
  • RS-232
  • 4 × PCI Express 3.0 x4/x2/x1
Разъём VPX P2 (Межмодульные интерфейсы):
  • 2 × PCI Express 3.0 x4/x2/x1
  • 6 × Gigabit Ethernet 1000BASE-BX
  • 2 × Gigabit Ethernet SGMII или 1 × Gigabit Ethernet 1000BASE-T

Технические характеристики

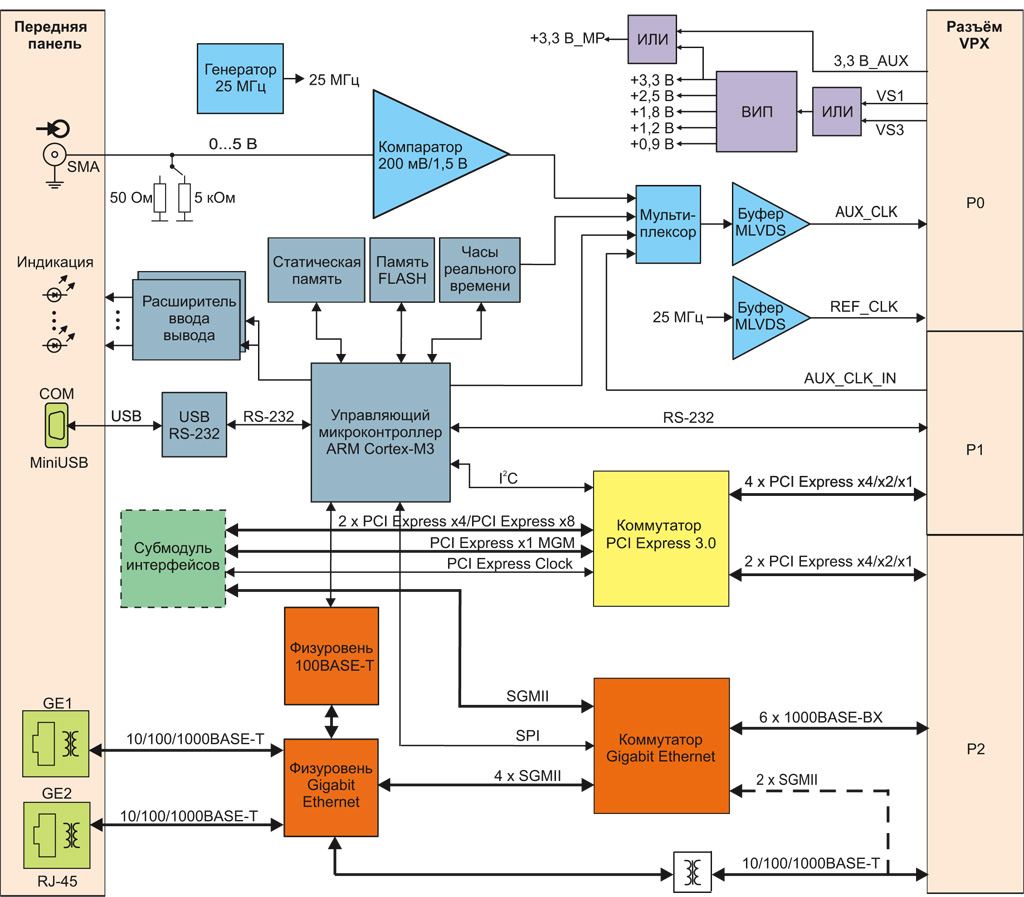

Коммутатор Gigabit Ethernet

  • Неблокируемая архитектура
  • 6 × 1000BASE-BX для соединения с модулями VPX
  • 2 × 10/100/1000BASE-T на разъёмы 8P8C (RJ45) или M12 Ethernet на передней панели
  • 4 × Gigabit Ethernet (SGMII) для соединения с субмодулем интерфейсов
  • 1 × 10/100/1000BASE-T или 2 × Gigabit Ethernet (SGMII) для соединения с тыльным модулем ввода/вывода
  • Светодиодная индикация состояния соединений Gigabit Ethernet на передней панели

Коммутатор PCIe

  • Поддержка PCIe 1.0/2.0/3.0
  • Два независимых адресных домена
  • 6 × PCIe x4/x2/x1 для соединения с модулями VPX
  • 2 × PCIe x4/x2/x1 или 1 × PCIe x8/x4/x2/x1 для соединения с субмодулем интерфейсов
  • Светодиодная индикация состояния соединений PCIe на передней панели

Субмодули (опционально)

  • Субмодули SUB-SVPS-107-4 и SUB-SVPS-107-8 с поддержкой проводного соединения PCIe 2.0 x4 или x8 ((разъёмы Mini-SAS или OCuLink)
  • Субмодуль SUB-SVPS-107-RS с интерфейсами RS-232/RS-422/RS-485 на базе контроллера шины PCIe (разъём Micro-D)
  • Субмодуль SUB-SVPS-107-2F1G и SUB-SVPS-107-4F1G с поддержкой 2-х или 4-х оптических модулей SFP с интерфейсом Gigabit Ethernet
  • Субмодуль SUB-SVPS-107-2F10G с поддержкой 2-х оптических модулей SFP+ с интерфейсом 10 Gigabit Ethernet на базе контроллера шины PCIe

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard

Разъёмы на передней панели

  • 1 × Mini-USB виртуального COM-порта
  • 2 × 8P8C (RJ45) или M12 Gigabit Ethernet 10/100/1000BASE-T
  • 1 × SMA для подключения источника внешнего тактового сигнала
  • Светодиодные индикаторы состояния модуля и каналов Gigabit Ethernet и PCIe

Разъёмы VPX

  • Разъём P0:
    • вход внешнего тактового сигнала (LVCMOS);
    • вход сигнала сброса микроконтроллера;
    • управляющая шина I2C.
  • Разъём P1:
    • сигналы тактирования AUX_CLK_I;
    • порт RS-232 (уровень LVCMOS);
    • 4 × PCIe x4/x2/x1.
  • Разъём P2:
    • 2 × PCIe x4/x2/x1;
    • 6 × 1000BASE-BX Gigabit Ethernet;
    • 2 × PCIe или 1 × 10/100/1000BASE-T Gigabit Ethernet.

Система мониторинга и управления

  • Микроконтроллер ARM Cortex-M3
  • Управление коммутатором Gigabit Ethernet
  • Управление коммутаторами PCIe
  • Мониторинг напряжений, токов и температуры
  • Связь с пользователем по виртуальному COM-порту через разъём Mini-USB на передней панели, либо с тыльного модуля ввода/вывода
  • Светодиодная индикация состояний модуля на передней панели

Система управления тактовыми сигналами

  • REF_CLK: выход M-LVDS частотой 25 МГц
  • AUX_CLK: выход M-LVDS. Источник:
    • внешний генератор, подключается разъёму SMA на передней панели (входное сопротивление 50 Ом или 5 кОм, частота до 100 МГц, амплитуда положительной полярности до 5 В);
    • модуль тыльного ввода/вывода (частота до 100 МГц);
    • часы реального времени (RTC).

Энергопотребление

  • Потребляемая мощность системного коммутатора: 40 Вт
  • Автоматический выбор питающего напряжения +5 или +12 В (выбирается максимальное)
  • Питание системы мониторинга и управления от источника +3,3 В_AUX или от вторичного источника +3,3 В шин +5/+12 В
  • Защита от перенапряжения и по току

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Размеры: 213 × 130,55 × 25,06 мм
