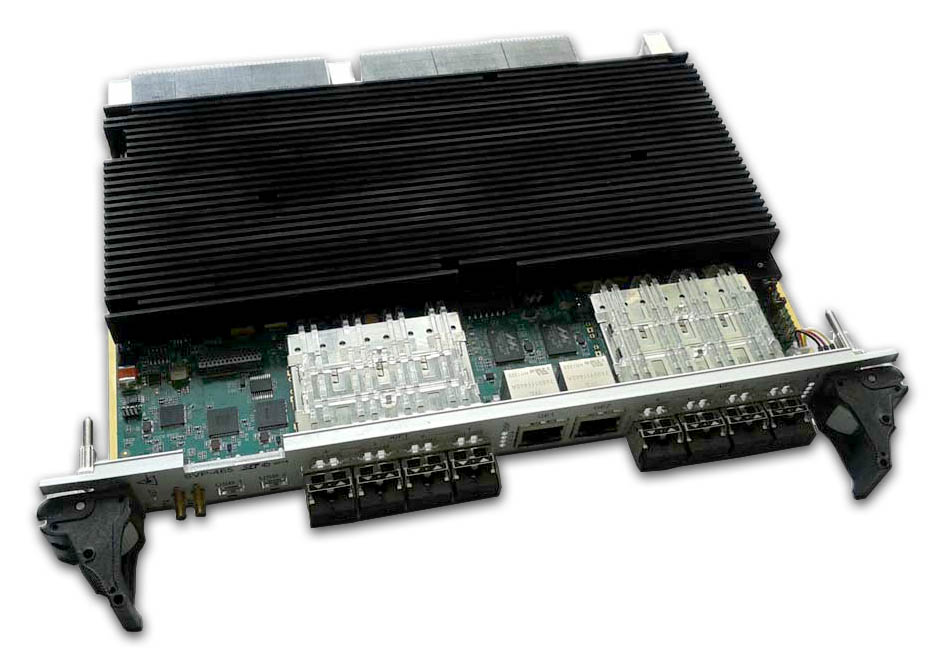

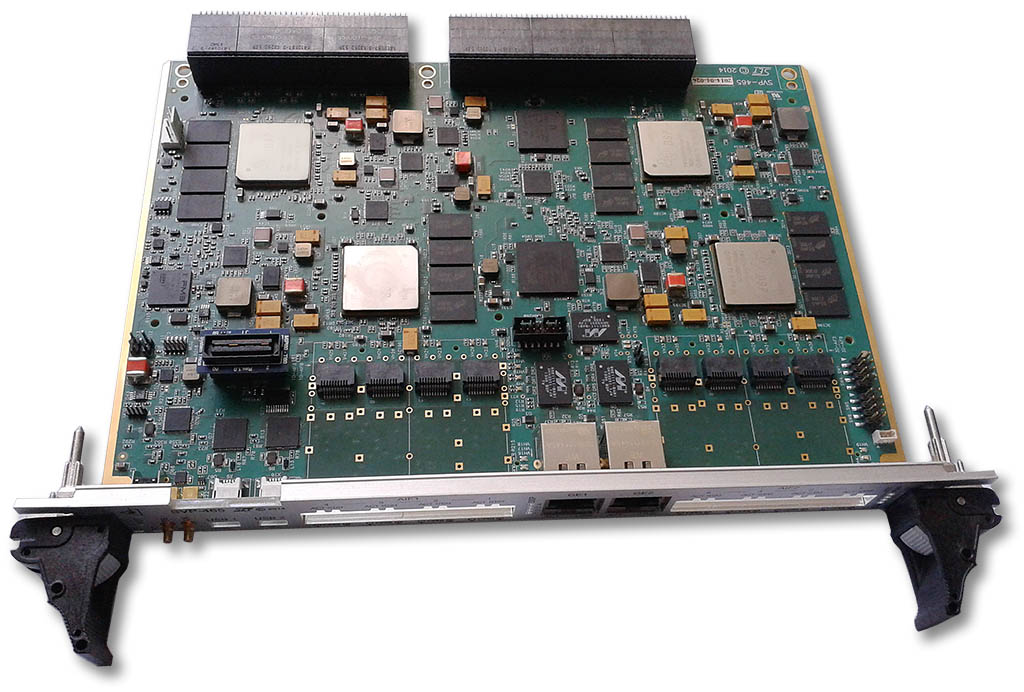

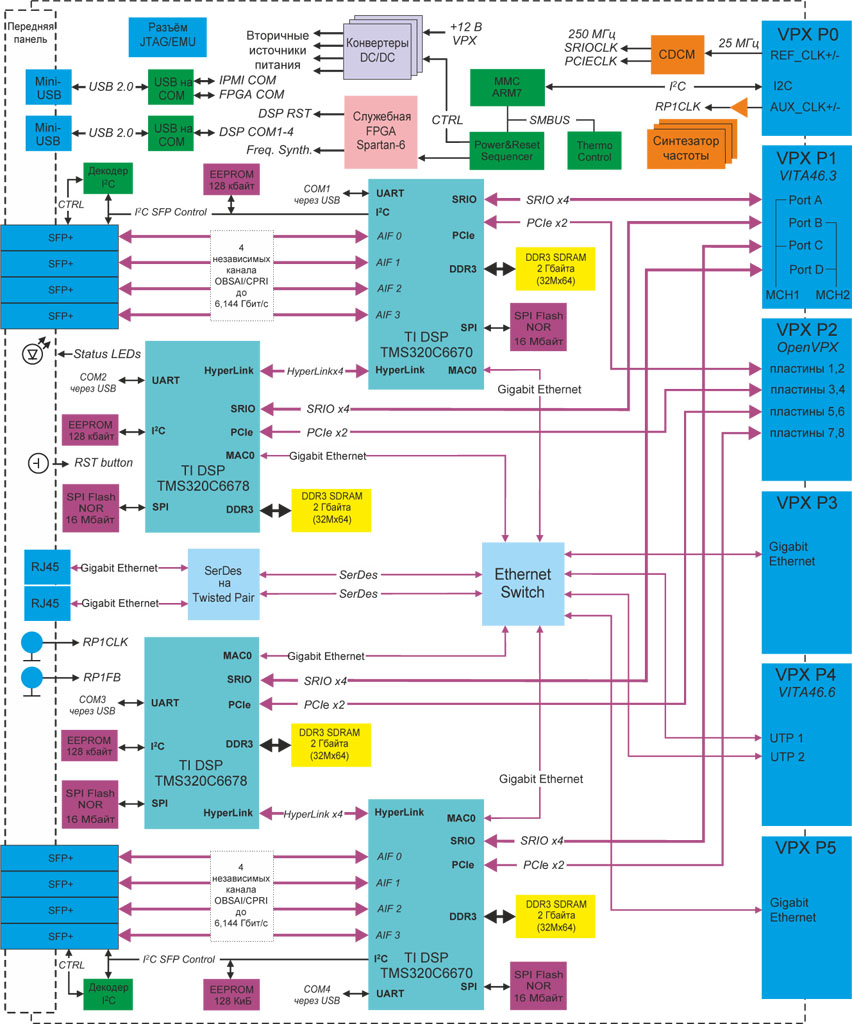

Модуль SVP-465

Интерфейсы

Передняя панель:
  • 2 × USB 2.0 (mini-USB)
  • 8 × 10 Gigabit Ethernet SFP+
  • 2 × Gigabit Ethernet RJ45
  • RP1CLK
  • RP1FB
Разъём VPX (P0):
  • IIC
  • REF_CLK
  • AUX_CLK
Разъём VPX (P1):
  • 3 × Serial RapidIO x4
  • PCI Express x2
Разъём VPX (P2):
  • 4 × PCI Express x2
Разъём VPX (P3):
  • Gigabit Ethernet
Разъём VPX (P4):
  • 2 × Gigabit Ethernet
Разъём VPX (P5):
  • Gigabit Ethernet
Разъёмы на плате модуля:
  • JTAG DSP

Технические характеристики

Вычислительное ядро

  • Четыре цифровых сигнальных процессора TI:
    • Два TMS320C6678 (восемь ядер на частоте 1,2 ГГц):
      • до 320 млрд. операций в секунду над операндами с фиксированной запятой;
      • до 160 млрд. операций в секунду над операндами с плавающей запятой;
      • кэш-память:
        • 32 кбайт L1P на каждое ядро;
        • 32 кбайт L1D на каждое ядро;
        • 512 кбайт L2 на каждое ядро.
      • 4 Мбайта разделяемой памяти уровня L2 (MSMC);
      • сетевой сопроцессор с поддержкой алгоритмов аппаратного шифрования ECB, CBCm CTR, F8, A5/3, CCM, GCM, HMAC, CMAC, GMAC, AES, DES, 3DES, Kasumi, SNOW 3G, SHA1/2 (256 бит), MD5 на скоростях до 2,8 Гбит/с для приложений IPSec, SRTP, 3GPP, WiMAX Air и SSL / TLS.
    • Два TMS320C6670 (четыре ядра на частоте 1,2 ГГц):
      • до 153,6 млрд. операций в секунду над операндами с фиксированной запятой;
      • до 76,8 млрд. операций в секунду над операндами с плавающей запятой;
        • 32 кбайт L1P на каждое ядро;
        • 32 кбайт L1D на каждое ядро;
        • 1 Мбайт L2 на каждое ядро.
      • 2 Мбайта разделяемой памяти уровня L2 (MSMC);
      • три аппаратных турбодекодера для WCDMA / HSPA / HSPA+ / TD-SCDMA, LTE, WiMAX на скоростях до 548 Мбит/с;
      • турбокодер LTE, WCDMA на скорости до 500 Мбит/с;
      • четыре декодера Viterbi с поддержкой скорости декодирования до 38 Мбит/с на 40-разрядных блоках;
      • два приёмных, один передающий ускорители-сопроцессоры стандарта WCDMA;
      • три сопроцессора БПФ (2048 точек 4,8 мкс);
      • сопроцессор битовой обработки сигналов стандартов: WCDMA/HSPA+, TD-SCDMA, LTE, WiMAX со скоростями до 914 Мбит/с для LTE и 405 Мбит/с для CDMA;
      • сетевой сопроцессор с поддержкой алгоритмов аппаратного шифрования ECB, CBCm CTR, F8, A5/3, CCM, GCM, HMAC, CMAC, GMAC, AES, DES, 3DES, Kasumi, SNOW 3G, SHA1/2 (256 бит), MD5 на скоростях до 2,8 Гбит/с для приложений IPSec, SRTP, 3GPP, WiMAX Air и SSL/TLS;
      • четыре ускорителя RSA для WCDMA Rel’99, HSDPA, HSDPA+ с поддержкой декодирования Рида-Мюллера.

Память

  • По 64-х разрядному банку памяти DDR3-1333 объёмом до 2-х Гбайт на DSP
  • По 16 Мбайт памяти SPI NOR Flash на DSP
  • По 128 кбайт встроенной I2C EEPROM на DSP для первоначальной загрузки

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 46.3-2012 SRIO on VPX Fabric Connector
  • ANSI/VITA 46.6-2013 Gigabit Ethernet Control Plane on VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard

Отладочные интерфейсы (внутренние разъёмы)

  • Консольные COM-порты для каждого из процессоров
  • Интерфейс внешнего эмулятора XDS560

Межпроцессорный интерфейс

  • HyperLink x4 до 50 Гбит/с попарно для тандемов TMS320С6670/TMS320С6678

Внешние интерфейсы

  • Четыре канала SRIO 2.1 x4 (порты A–D разъёма VPX P1)
  • Два канала Gigabit Ethernet (через UTP1, 2 разъёма VPX P4)
  • Два канала Gigabit Ethernet (RJ45 на передней панели)
  • Четыре канала PCIe 2.0 x2 (через разъёма VPX P2)
  • Восемь приёмопередающих оптических каналов OBSAI/CPRI c реализацией на базе сменных модулей SFP+ с поддержкой длин волн 850/1310 нм, Гбит/с:
    • OBSAI: 6,144, 3,072, 1,536;
    • CPRI: 4,9152, 2,4576, 1,2288.

Системные функции

  • Поддержка шины I2C VPX (линии SM0, SM1) интеллектуальной системы управления IPMI
  • Поддержка географической адресации (GA0–GA4)
  • Задействование сигнала линии REF_CLK 25 МГц VPX для генерации опорного тактирования SRIO, PCIe
  • Обработка сигнала системного сброса VPX SYSRESET#
  • Возможность управления линией сброса SYSRESET#
  • Встроенный контроль напряжений и тока потребления
  • Встроенный температурный контроль
  • Реализация последовательностей включения/выключения напряжений электропитания процессоров
  • Поддержка внешних сигналов синхронизации RP1CLK, RP1FB (общие для обоих С6670) — разъёмы SSMC на передней панели (RP1CLK продублирован на AUX_CLK разъёма VPX P0)

Энергопотребление

  • Потребляемая мощность модуля цифровой обработки сигналов не более 116 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 9,5 A (115 Вт);
    • +3,3 В (+3,3V_AUX): до 0,08 A (0,3 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 6U
  • Размеры: 160 × 233 × 25,06 мм
