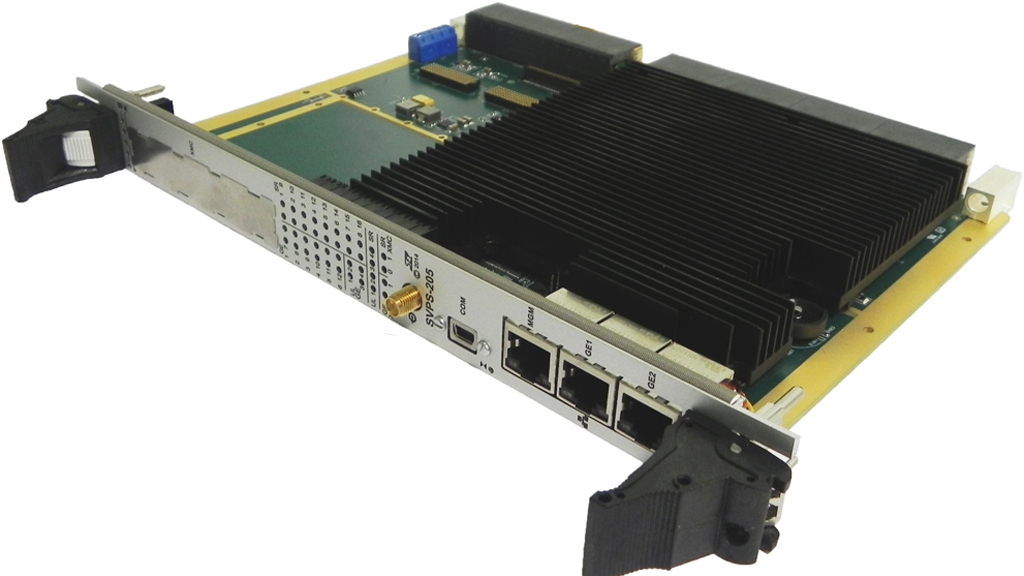

Модуль SVPS-205

Интерфейсы

Передняя панель:
  • 3 × Gigabit Ethernet
  • USB-UART (mini-USB)
  • Differential Signaling LVCMOS
  • XMC IO
Разъём VPX (P0):
  • REF_CLK
  • AUX_CLK
  • REF_CLK_IN
  • RS-232
Разъём VPX (P1):
  • 16 × SerDes Gigabit Ethernet
Разъём VPX (P2):
  • 4 × Serial RapidIO x4
Разъём VPX (P3):
  • 4 × Serial RapidIO x4
Разъём VPX (P4):
  • 4 × Serial RapidIO x4
Разъём VPX (P5):
  • 4 × Serial RapidIO x4
Разъём VPX (P6):
  • 2 × Serial RapidIO x4
Разъёмы на плате модуля:
  • XMC

Технические характеристики

Коммутатор Gigabit Ethernet

  • Неблокируемая архитектура
  • 16 × 1000BASE-X на модули VPX и на разъёмы передней панели
  • Светодиодная индикация состояния каналов Gigabit Ethernet

Коммутатор SRIO

  • Поддержка SRIO 2.3
  • 20 × SRIO x4/x2/x1
  • Коммутатор SRIO составлен из двух коммутаторов, соединенных между собой двумя каналами SRIO 2.3 x4
  • 2 × SRIO x4 модуль XMC
  • Светодиодная индикация состояния каналов SRIO на передней панели

Субмодули

  • Модуль XMC с двумя каналами SRIO x4

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard

Разъёмы на передней панели

  • 1 × Mini-USB виртуального порта RS-232
  • 2 × RJ45 Gigabit Ethernet с коммутатора
  • 1 × RJ45 Fast Ethernet интерфейса управления
  • 1 × SMA внешнего тактового сигнала
  • Светодиодные индикаторы состояния модуля

Разъём VPX

  • Разъём P0:
    • сигналы тактирования REF_CLK частотой 25 МГц;
    • сигналы тактирования REF_CLK_IN;
    • сигналы тактирования AUX_CLK;
    • 1 × RS-232.
  • Разъём P1:
    • 16 × SerDes Gigabit Ethernet.
  • Разъём P2:
    • 4 × SRIO 2.3 x4.
  • Разъём P3:
    • 4 × SRIO 2.3 x4.
  • Разъём P4:
    • 4 × SRIO 2.3 x4.
  • Разъём P5:
    • 4 × SRIO 2.3 x4.
  • Разъём P6:
    • 4 × SRIO 2.3 x4 Interlink.

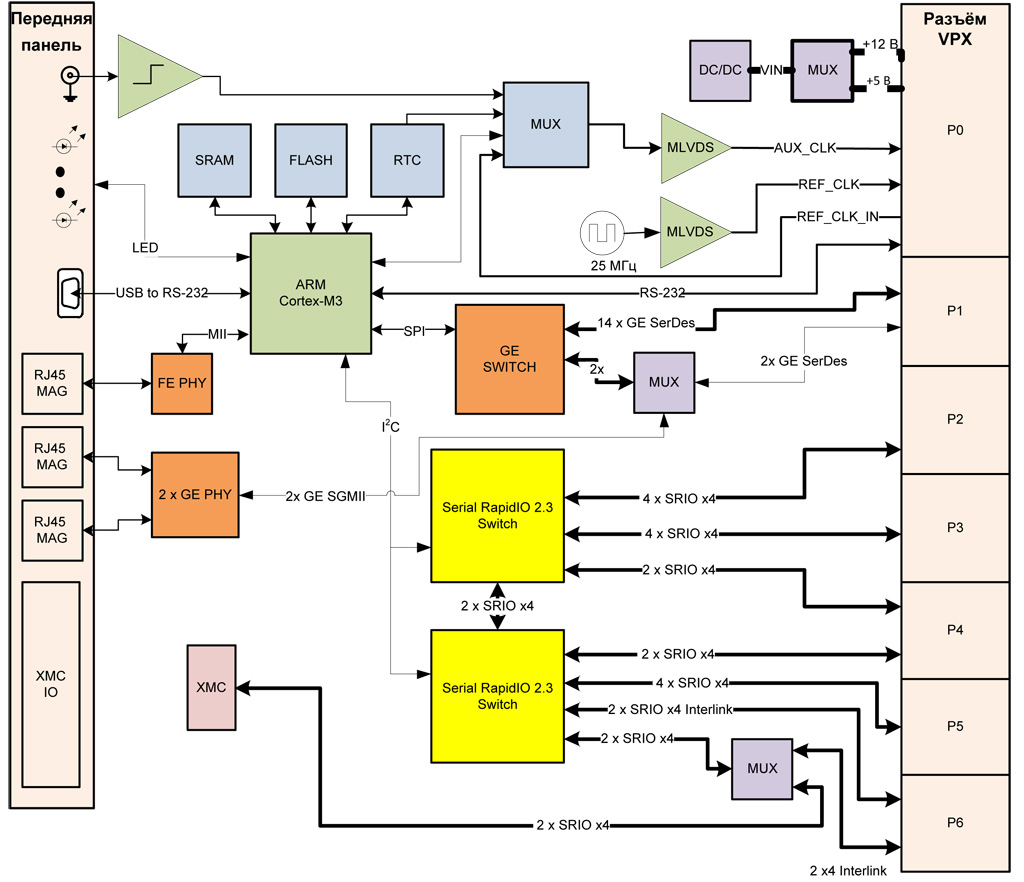

Система мониторинга и управления

  • Микроконтроллер ARM Cortex-M3
  • Мониторинг температур, напряжений и токов на плате
  • Управление коммутатором Gigabit Ethernet
  • Управление коммутаторами SRIO
  • Связь с пользователем по интерфейсу RS-232 на передней или с разъёма VPX
  • Светодиодная индикация рабочего состояния модуля и ошибки на передней панели
  • Часы реального времени (RTC)
  • Сторожевой таймер

Система управления питанием

  • Автоматический выбор питающего напряжения +5/+12 В
  • Питание системы мониторинга и управления от источника +3,3 В_AUX, либо от вторичного источника +3,3 В шин +5/+12 В
  • Защита от перенапряжения и по току

Система управления тактовыми сигналами

  • REF_CLK: 25 МГц ± 50 ppm
  • AUX_CLK через мультиплексор:
    • 1 МГц ±50 ppm c термокомпенсацией c часов реального времени;
    • до 1 МГц LVTTL c разъёма SMA на передней панели;
    • до 1 МГц LVTTL c разъёма VPX P0;
    • с микроконтроллера ARM.

Энергопотребление

  • Потребляемая мощность системного коммутатора не более 106 Вт
  • До 100 Вт на питание цепей +5/12 В
  • До 6 Вт на питание системы мониторинга и управления

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −55...+85 °С
  • Влажность: 10–95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 6U в слот 1"
  • Размеры: 160 × 233 × 25,06 мм
