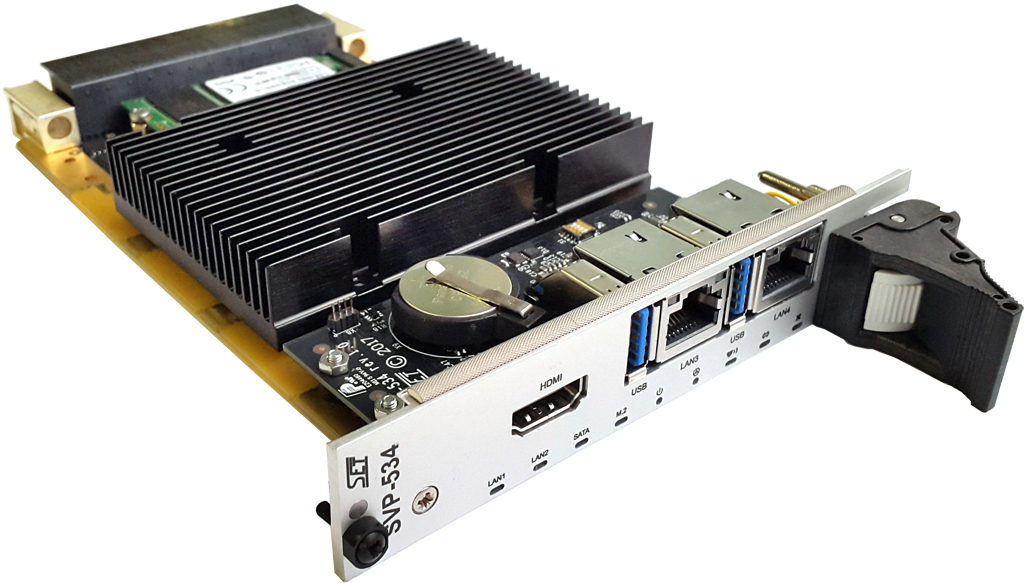

Модуль SVP-534

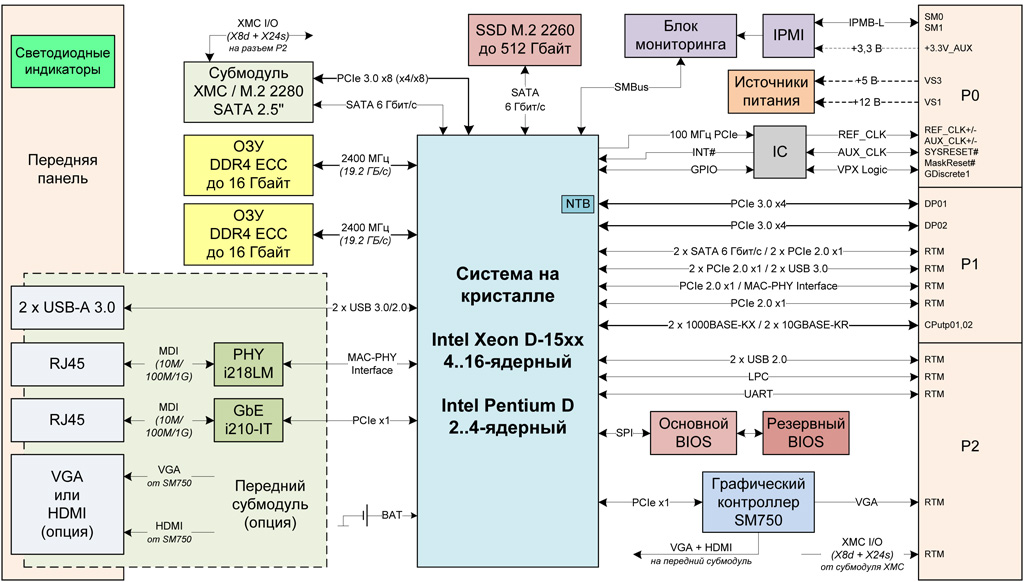

Интерфейсы

Передняя панель:
  • 2 × MDI Gigabit Ethernet RJ45
  • VGA или HDMI
  • 2 × USB 3.0/2.0
Разъём VPX (P0):
  • IPMB-L
  • REF_CLK
  • AUX_CLK
  • VPX Logic
Разъём VPX (P1):
  • 2 × PCI Express 3.0 x4
  • 2 × Gigabit Ethernet 1000BASE-KX или 2 × 10 Gigabit Ethernet 10GBASE-KR
Разъём VPX (RTM):
  • 2 × SATA 6 Гбит/с или 2 × PCI Express 2.0 x1
  • 2 × USB 3.0 или 2 × PCI Express 2.0 x1
  • MAC-PHY или PCI Express 2.0 x1
  • PCI Express 2.0 x1
  • 2 × USB 2.0
  • RS-232
  • LPC
  • VGA
  • XMC IO
Разъёмы на плате модуля:
  • XMC или SATA 2,5" или SSD/NVMe M.2 2280
  • SSD/NVMe M.2 2280

Технические характеристики

Процессор

  • Система на кристалле Intel Xeon D-15xx, архитектура Broadwell, 14 нм:
    • тактовая частота в зависимости от количества ядер и режима Turbo Boost:
      • 4 ядра — 2,2 ГГц (до 2,7 ГГц);
      • 6 ядер — 1,9 ГГц (до 2,5 ГГц);
      • 8 ядер — 2 ГГц (до 2,6 ГГц);
      • 12 ядер — 1,5 ГГц (до 2,1 ГГц);
      • 16 ядер — 1,3 ГГц (до 2,1 ГГц).
    • кэш:
      • 32/32 кбайт (инструкции/данные), на каждое ядро;
      • 256 кбайт MLC на каждое ядро;
      • 1,5 Мбайт LLC на каждое ядро (6/9/12/18/24 Мбайт на кристалл).
    • возможность обработки до 8/12/16/24/32 потоков данных одновременно;
    • встроенный контроллер памяти DDR4;
    • встроенные контроллеры интерфейсов: 10 Gigabit Ethernet и SATA 6 Гбит/с;
    • контроллер шины PCIe 3.0;
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3, SSE4.1, SSE4.2;
      • Intel HT;
      • Intel AVX, AVX2;
      • Intel SpeedStep;
      • Intel Turbo Boost 2.0;
      • Intel TSX-NI;
      • Intel VT-d, VT-x;
      • Intel EM64T;
      • Intel XD-Bit;
      • Intel TXT.
    • периферийные интерфейсы:
      • 1 × PCIe 3.0 x8 / 2 × PCIe 3.0 x4;
      • 2 × PCIe 3.0 x4;
      • 6 × PCIe 2.0 x1;
      • 4 × SATA 6 Гбит/с;
      • 2 × 1000BASE-KX / 2 × 10GBASE-KR;
      • 4 × USB 3.0;
      • 4 × USB 2.0;
      • 1 × UART;
      • 1 × LPC;
      • 1 × SPI.
  • Возможна установка 2- или 4-ядерного процессора Intel Pentium D15xx с частотой ядер 2,2 ГГц или 1,6 ГГц соответственно.

Память

  • Распаиваемая память DDR4-2400 c поддержкой ECC, общим объёмом до 32 Гбайт
  • Накопитель SSD M.2 2260, объемом до 512 Гбайт, интерфейс SATA 6 Гбит/с
  • Дополнительный мезонин с накопителем SSD/NVMe M.2 2280 объёмом до 1 Тбайта, с интерфейсом SATA 6 Гбит/с или PCIe 3.0 x4
  • BIOS Flash: 2 × 16 Мбайт с функцией резервирования

Разъёмы VPX

  • Разъём P0:
    • системные сигналы;
    • сигналы тактирования REF_CLK+/– и AUX_CLK+/–.
  • Разъём P1:
    • 2 × PCIe 3.0 x4 (порты DP01, DP02);
    • 2 × 1000BASE-KX / 2 × 10GBASE-KR (порты CPutp01, CPutp02);
    • 2 × SATA 6 Гбит/с / 2 × PCIe 2.0 x1;
    • 2 × PCIe 2.0 x1 / 2 × USB 3.0;
    • 1 × PCIe 2.0 x1;
    • 1 × PCIe 2.0 x1 или интерфейс MAC-PHY для i218-LM.
  • Разъём P2:
    • XMC I/O (X8d + X24s);
    • 2 × USB 2.0;
    • 1 × LPC;
    • 1 × UART;
    • 1 × VGA.
  • Выбор активных интерфейсов на разъёме VPX P1 зависит от типа подключенного модуля RTM

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • Профиль модуля: MOD3-PAY-2F2U-16.2.3-3
  • IPMI v. 1.5 с поддержкой служебных функций

Интерфейсные контроллеры

  • Графический контроллер: вывод графической информации на разъём HDMI или VGA передней панели и разъём VPX P2
  • Контроллер 10 Gigabit Ethernet: 2 × 1000BASE-KX или 2 × 10GBASE-KR Ethernet на разъём VPX P1 (интерфейсы CPutp01,02)
  • Контроллер Ethernet: 1 × Gigabit Ethernet (MDI) на разъём RJ45 передней панели
  • Контроллер Ethernet Intel i218LM: 1 × Gigabit Ethernet (MDI) на разъём RJ45 передней панели

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы на передней панели

  • 1 × VGA: графический интерфейс VGA или 1 × HDMI: интерфейс HDMI/DVI
  • 2 × RJ45: Gigabit Ethernet (MDI)
  • 2 × USB: USB 3.0/2.0

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьёзных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме VPX P0 для управления и мониторинга (SM[1:0])
  • Поддержка «горячей замены» (Hot Swap)

Тактирование и синхронизация

  • Модуль может выступать источником тактового сигнала REF_CLK+/–
  • Модуль может генерировать/принимать тактовый сигнал AUX_CLK+/– для задач синхронизации

Энергопотребление

  • Потребляемая мощность процессорного модуля: от 35 до 60 Вт (без учета субмодуля XMC)
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 5 А (60 Вт);
    • +3,3 В (3.3V_AUX): до 0,08 A (0,3 Вт).
  • Режим электропитания:
    • питание модуля осуществляется от линии +12 В;
    • питание субмодуля XMC осуществляется от линии +5 В или от линии +12 В, по выбору пользователя.

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Ширина передней панели: 5HP
  • Размеры: 160 × 100 × 25,06 мм
