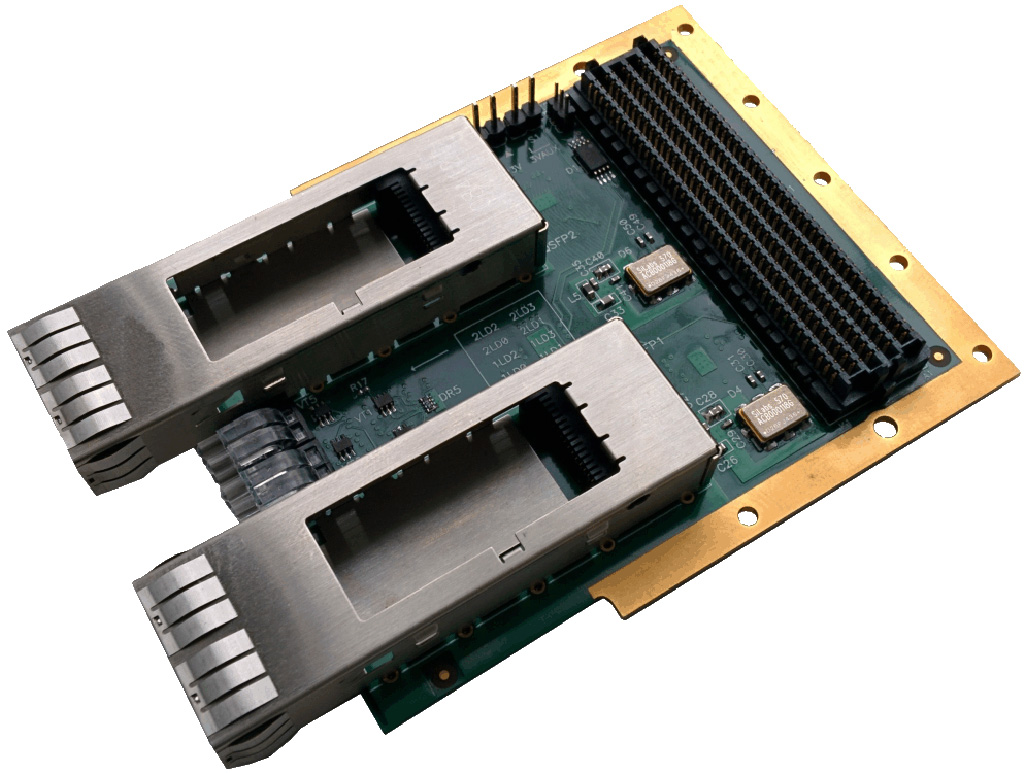

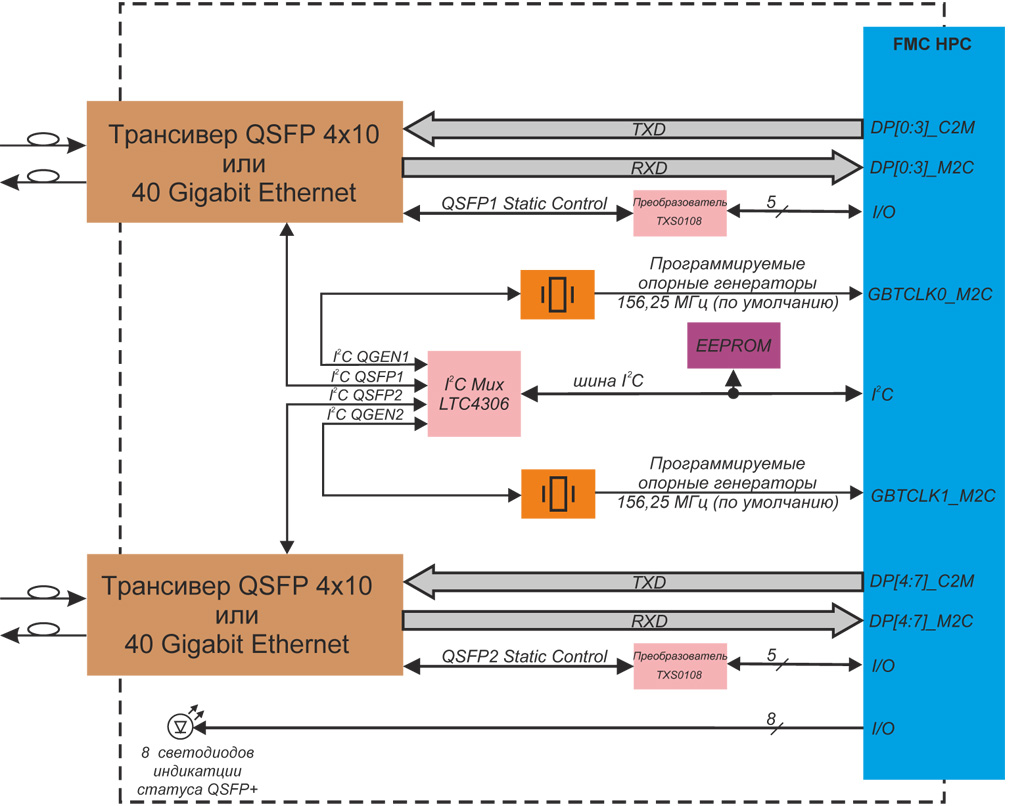

Модуль SFM-2F40G

Технические характеристики

Оптический интерфейс

  • Сменные оптические модули стандарта QSFP+:
    • оптические Short Wave;
    • оптические Long Wave.

Цифровой интерфейс

  • Восемь дуплексных каналов со скоростью до 10 Гбит/с
  • Программируемые по I2C опорные генераторы 156,25 МГц со стабильностью ±20 ppm
  • Вывод сигнала опорного тактирования для гигабитных приёмопередатчиков несущего модуля

Сервисные функции

  • Последовательный интерфейс I2C доступа к QSFP+
  • Последовательный интерфейс I2C конфигурирования опорных генераторов
  • LVCMOS линии управления модулями QSFP+
  • I2C EEPROM идентификации субмодуля IPMI объёмом 256 кбит, линии A0, A1 соответствуют GA0, GA1
  • Пользовательские светодиоды индикации статуса QSFP+ на передней панели

Соответствие стандартам

  • IEEE 802.3ae 10GBASE-LR/LW и OTU1e/2/2e
  • IEEE 802.3ba 40GBASE-SR4/LR4
  • SFF-8436
  • INF-8438i
  • ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты 10 мм
  • Ввод/вывод данных через дифференциальные линии DP[0...7]_M2C/C2M FMC
  • Вывод опорных тактовых сигналов 156,25 МГц по линии GBTCLK0_M2C/GBTCLK1_M2C в стандарте LVPECL
  • Ввод/вывод сигналов управления QSFP+ модулями через линии LA[15:0] FMC
  • Поддержка шины I2C 3,3 В для QSFP+ и EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации субмодуля
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки
  • Поддержка напряжения по линии VADJ 1,2–3,3 В

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 9 Вт (Согласовывается при заказе)
  • Распределение потребляемой мощности по линиям питания:
    • +3,3 В (3P3V FMC): до 2,58 А (8,5 Вт);
    • +3,3 В (3P3V_AUX FMC): до 0,015 А (0,05 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−10...+50 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–85 % без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм
