Описание

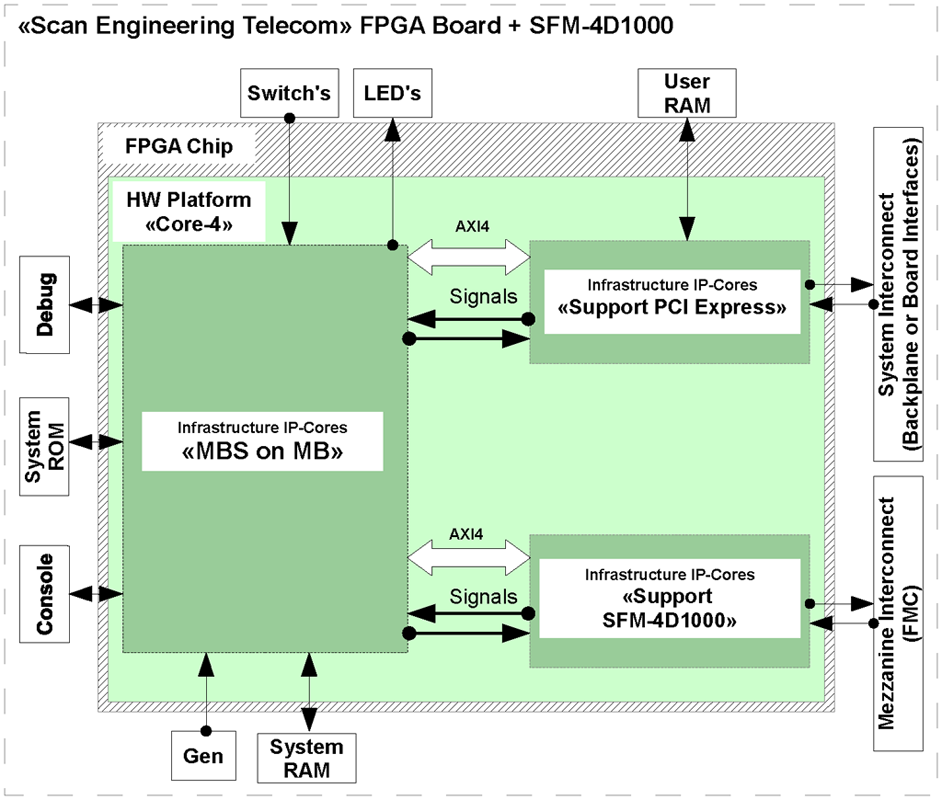

«Core-4» организует в FPGA микросхеме микропроцессорную систему на базе MicroBlaze с поддержкой работы с шиной PCI Express в режиме «Endpoint» и FMC модулем SFM-4D1000.
В состав «Core-4» входят три инфраструктуры IP-ядер:
- «Микропроцессорная система на MicroBlaze»;
- «Поддержка PCI Express»;
- «Поддержка субмодуля SFM-4D1000».
Применение
Предлагаемая пользователям FPGA модулей производства ЗАО «Скан Инжиниринг Телеком» аппаратная платформа «Core-3» может быть использована в процессе разработки пользователем собственной аппаратной платформы для конкретного типа FPGA модуля стандартов VPX и AMC , ориентированной на взаимодействие с субмодулем FMC SFM-4D1000.
Разработчики компании ЗАО «Скан Инжиниринг Телеком» предварительно подготовили для ряда FPGA модулей готовые проекты аппаратной платформы «Core-4» (SAMC-713, SAMC-715, SAMC-717, SVP-713, SVP-723, SVP-726).
Пользователь может взять соответствующий его типу FPGA модуля готовый проект аппаратной платформы «Core-4» и дополнить его необходимыми ему функциональными блоками в виде IP-ядер, подключая их к интерфейсным AXI4 коммутаторам №3 и №4 инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». При необходимости организации контуров прерываний для микропроцессорного ядра MicroBlaze от необходимых пользователю блоков, пользователь должен подключить их линии запроса прерываний к контроллеру прерываний инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». Если пользователю необходимы блоки обработки цифровых потоков данных в формате AXI-Stream, то пользователь может включить их в состав инфраструктуры IP-ядер «Поддержка субмодуля SFM-4D1000».
